在都市的喧嚣中，有一群追求高效、环保出行方式的上班族、快递员和外卖小哥，他们渴望一款既智能又可靠的电动二轮车，以应对日益严峻的交通和环境问题。小帅是一名风里来雨里去的外卖小哥。
小帅正在用餐高峰，订单如潮水般涌来，他骑着电动车在城市街道上一路狂飙。然而，命运却在此时跟他开了个残酷的玩笑。电动车仪表盘上的电量显示瞬间 “抽风”，前一刻还显示电量足以支撑几单配送，眨眼间指针便急剧坠落，紧接着，车像泄了气的皮球，在熙熙攘攘的闹市街头缓缓停下。周围人来人往，车辆呼啸而过，小帅心急如焚，手中订单即将超时，自己却被困原地，只因这错误百出的电量显示。经济损失在所难免，顾客用餐也被耽误，这一幕深深刺痛了他，也让众多骑手警醒：传统仪表盘的粗糙估算，已无力应对当下快节奏、高强度骑行。
小帅开始在市场上寻找符合他需求的电动二轮车。经过一番调研，他发现了一款搭载了最新航顺HK32C030电动二轮车仪表盘。
当他第一次骑上这款电动车时，仪表盘的直观界面和流畅操作给他留下了深刻印象。但真正的考验还在后面。
在一次晚高峰的骑行中，小帅遇到了突如其来的暴雨，能见度骤降。他的仪表盘自动切换到了雨雾模式，增强了照明和警示功能，帮助他顺利完成餐品配送任务。这次经历让他对航顺HK32C030电动二轮车仪表盘的信任度大增。
几个天后，小帅在一次较长路途骑行中，仪表盘突然发出电池电量不足的警告。他立即找到了最近的充电站充电，避免了半路抛锚的尴尬。这次经历让他深刻体会到了智能仪表盘在实际使用中的重要性。
航顺HK32C030电动二轮车仪表盘方案
在快节奏的都市生活中，我们渴望一种既便捷又智能的出行方式。航顺HK32C030电动二轮车仪表盘方案，以其卓越的智能特性，为骑行者带来了全新的出行体验。
航顺HK32C030方案支持宽电压输入，兼容大部分两轮电动车的一线通协议。其主要功能包括里程自动计算和存储、大灯开启自动减亮功能、正负控制以及多种错误模式显示。这款仪表盘不仅能实时显示车辆状态，还能提供安全提示，提高驾驶安全性。
当你走近搭载航顺 HK32C030 仪表盘的电动车，首先映入眼帘的便是那高清、炫酷的显示屏。不同于传统仪表盘的单调与模糊，它宛如一个精致的信息中枢，亮度自适应调节功能确保无论是阳光直射的炎炎夏日午后，还是灯光昏暗的朦胧雨夜，车速、电量、里程等关键数据都一目了然，清晰如同璀璨星辰，让你时刻精准掌控爱车状态，告别盲目猜测电量还能撑多久、是否超速的焦虑。
安全是智能骑行的核心。航顺HK32C030方案配备了蓝牙断联报警以及低电量报警功能，提升旅途安全，确保一路顺利。它将传统的骑行体验与现代智能科技完美融合，让每一次出行都变得更加智能、便捷和安全。选择航顺HK32C030，开启你的智能骑行新时代，一路随心，畅享未来。

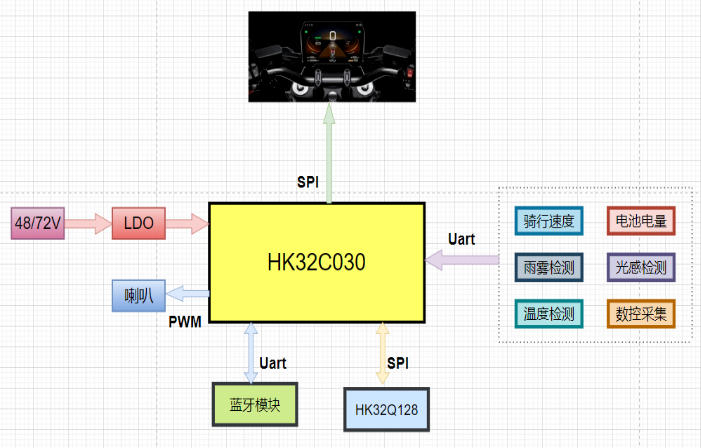

产品系统框图

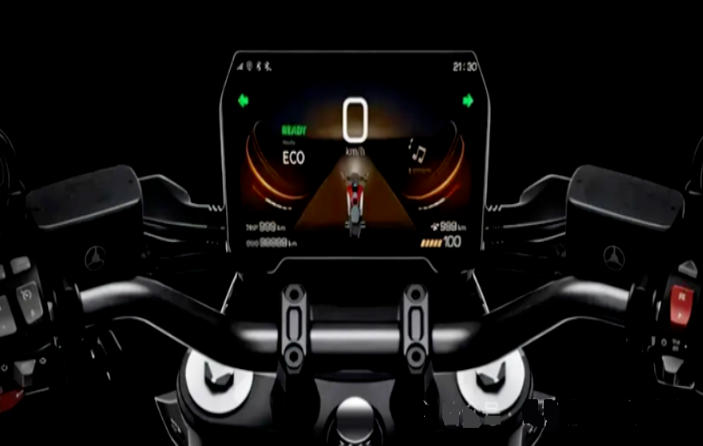

实物图
航顺HK32C030系列MCU主要规格
CPU 内核
ARM® Cortex® -M0
最高时钟频率：64 MHz
24 位 System Tick 定时器
支持中断向量重映射（通过 Flash 控制器的寄存器配置）
工作电压范围
主电源 VDD：2.6 V ~ 5.5 V
工作温度范围：-40°C ~ +105°C
典型工作电流
运行（Run）模式：1.46mA@8MHz；7.31mA@64MHz
睡眠（Sleep）模式：1.05mA@8MHz；671μA@32kHz
停机（Stop）模式：
- LDO 全速：128μA@3.3V
- LDO 低功耗：2.8μA@3.3V
存储器
64 Kbyte Flash（包括 61Kbyte 主 Flash 区，以及可配置为主 Flash 区的 3Kbyte Bootloader 区）
CPU 主频不高于 24 MHz 时，支持 0 等待总线周期访问 Flash。
Flash 具有数据安全保护功能，可分别设置读保护和写保护。
10 Kbyte SRAM
时钟
外部高速时钟（HSE）：支持 4 ~ 32 MHz
外部低速时钟（LSE）：32.768 kHz
片内高速时钟（HSI）：8 MHz/16 MHz/64 MHz
片内低速时钟（LSI）：40 kHz
PLL 时钟：64MHz（最大输出频率值）
GPIO 外部输入时钟：32 MHz（最大值）
复位
外部引脚复位
选项字节装载器复位
看门狗（IWDG 和 WWDG）计数器复位
电源上/下电复位（POR/PDR）
软件复位
低功耗管理复位
可编程电压监测器（PVD）
8 级检测电压门限可调
上升沿和下降沿检测可配置
GPIO 端口
最多支持 40 个 GPIO 引脚
每个 GPIO 引脚都可配置为外部中断输入
提供最高 40 mA 驱动电流
数据通信接口产品概述
3 路 UART：可以通过自带的波特率发生器产生不同的波特率，并且还支持单线半双工通信、多处理器通信等功能。
2 路高速 SPI：支持 4 至16 位可编程数据帧，带复用的I2S 接口。
2 路 I2C：支持超快速模式（1 Mbit/s）、SMBus 和 PMBus。在 Stop 模式下，支持数据接收唤醒。
定时器及 PWM 发生器
1 个 16 位高级定时器（TIM1 共 4 路 PWM 输出，其中 3 路带死区互补输出和刹车功能）
5 个 16 位和 1 个 32 位通用定时器（TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）
1 个 16 位基本定时器（TIM6）
DMA 控制器（带 5 个通道）
支持定时器、ADC、SPI（I2S）、I2C、UART 等多种外设触发。
定点数除法/开方运算单元
支持 32 位定点数除法，可同时得到商和余数
支持 32 位定点数高精度开方
片内模拟电路
1 个 12 位 SAR ADC（多达 23 路模拟信号输入通道）
最高转换器频率：1.14 MSPS
支持自动连续转换、扫描转换功能
内部参考电压
温度传感器
9 位分辨率温度传感器，温度采集范围为：-40°C ~ +105°C
日历RTC
带闹钟功能
数据安全
CRC 校验硬件单元
96 位芯片 UID 标识
CPU 跟踪与调试
SWD 调试接口
ARM® CoreSightTM 调试组件（ROM-Table、DWT 和 BPU）
自定义 DBGMCU 调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）
可靠性
通过 HBM6500V/CDM2000V/LU800mA 等级测试。
