基于GD32C2x1落地扇驱动解决方案
2025-12-12
详情
一、市场规模与增长
在当下快节奏的生活与工作环境中，人们对于健康生活方式的追求以及对舒适办公、家居环境的需求日益高涨，智能升降桌市场正迎来蓬勃发展的黄金时期。据权威市场调研机构统计，2019年全球智能升降桌市场规模约为50亿美元，短短几年间，市场持续扩容，预计到2025年将实现100亿美元的市场规模。随着消费者对健康办公和便捷生活理念的认知不断深化，以及市场对智能化家具的需求愈发旺盛，升降桌这一集实用与健康于一身的产品，正逐步走进千家万户、各类办公场所及特殊应用场景，其市场规模有望持续扩大，未来发展前景广阔且潜力无限。
二、市场应用
办公领域：在办公室中，升降桌可帮助白领人群在坐姿和站姿之间轻松切换，有效缓解长时间久坐带来的颈肩腰腿痛，提高工作效率和舒适度，目前市面上超过六成的升降桌应用于办公场景。
家居领域：适用于书房、客厅等空间，方便家人根据不同的活动需求调整桌面高度，如阅读、写作、用餐等，为家居生活增添便利与舒适。
医疗领域：医院可使用升降桌辅助患者的康复训练和治疗，如帮助患者进行站立训练、方便医护人员进行操作等，同时也适用于康复中心、疗养院等场所，为行动不便者提供更贴心的关怀。
教育领域：学校的实验室、图书馆等功能区域配备升降桌，可根据不同学生的身高调整桌面高度，满足个性化需求，有助于提高学习的舒适性和专注度。
三、方案概述
航顺HK32C030是一款基于ARM Cortex-M0内核的32位MCU，具备64MHz的主频、64KB Flash和10KB SRAM，支持多种通信接口，如UART、SPI、I2C等。在升降桌解决方案中，该芯片通过内置的三相互补高级定时器模块，能够精确控制升降桌的电机运转，实现平稳的升降动作。其支持多种控制方式，包括手动控制、红外遥控以及APP智能控制，用户可以根据自己的需求灵活选择。手动控制盒经电机驱动芯片与HK32C030相连，实现基本的手动升降功能;红外接收头用于接收遥控器信号，方便用户远程控制;而通过内置的WiFi或蓝牙模块，可实现与手机APP的连接，让用户能通过APP 进行个性化的设置与控制，如设定定时升降、高度记忆等智能功能。同时，方案还配备了电机电流检测功能，当检测到电流过大时，MCU 能及时判断电机处于堵转状态，立即停止电机运转并触发报警提示，以保护电机和机械结构，延长升降桌的使用寿命。
四、方案核心优势
高性价比：HK32C030 性能强大且价格实惠，在满足升降桌各种功能需求的同时，可有效降低整体成本，为升降桌厂商提供了更具竞争力的解决方案，有助于产品在市场上的推广与普及。
低功耗：具备多种低功耗模式和动态调节主频电压的能力，在待机状态下可显著降低能耗，不仅符合节能环保的趋势，还能减少用户的使用成本，同时也提高了产品的安全性和可靠性。
控制精准：依靠其高性能的MCU 和精确的电机控制算法，能够实现对升降桌电机的精准控制，确保桌面高度的调整更加平稳、精确，提升用户的使用体验。
多功能集成：除了基本的升降控制功能外，还可集成多种实用功能，如高度记忆、定时升降、过载保护等，满足不同用户的个性化需求，使升降桌更加智能化、人性化。
兼容性强：与国外品牌S**32F030 软硬件高度兼容，便于厂商快速移植和升级，可缩短产品研发周期，加快产品上市时间。

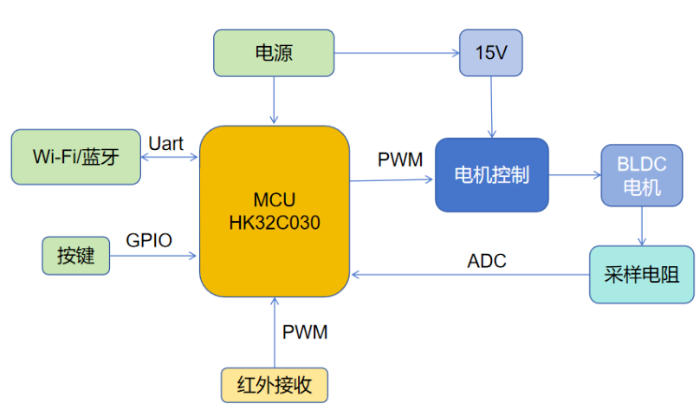

产品系统框图
智能升降桌实物图
航顺HK32C030系列MCU主要规格
CPU 内核
ARM® Cortex® -M0
最高时钟频率：64 MHz
24 位System Tick 定时器
支持中断向量重映射(通过Flash 控制器的寄存器配置)
工作电压范围
主电源VDD：2.6 V ~ 5.5 V
工作温度范围：-40°C ~ +105°C
典型工作电流
运行(Run)模式：1.46mA@8MHz;7.31mA@64MHz
睡眠(Sleep)模式：1.05mA@8MHz;671μA@32kHz
停机(Stop)模式：
- LDO 全速：128μA@3.3V
- LDO 低功耗：2.8μA@3.3V
存储器
64 Kbyte Flash(包括Bootloader 区)
CPU 主频不高于24 MHz 时，支持0 等待总线周期访问Flash。
Flash 具有数据安全保护功能，可分别设置读保护和写保护。
10 Kbyte SRAM
时钟
外部高速时钟(HSE)：支持4 ~ 32 MHz
外部低速时钟(LSE)：32.768 kHz
片内高速时钟(HSI)：8 MHz/16 MHz/64 MHz
片内低速时钟(LSI)：40 kHz
PLL 时钟：64MHz(最大输出频率值)
GPIO 外部输入时钟：32 MHz(最大值)
复位
外部引脚复位
选项字节装载器复位
看门狗(IWDG 和WWDG)计数器复位
电源上/下电复位(POR/PDR)
软件复位
低功耗管理复位
可编程电压监测器(PVD)
8 级检测电压门限可调
上升沿和下降沿检测可配置
GPIO 端口
最多支持40 个GPIO 引脚
每个GPIO 引脚都可配置为外部中断输入
提供最高40 mA 驱动电流
数据通信接口产品概述
3 路UART：可以通过自带的波特率发生器产生不同的波特率，并且还支持单线半双工通信、多处理器通信等功能。
2 路高速SPI：支持4 至16 位可编程数据帧，带复用的I2S 接口。
2 路I2C：支持超快速模式(1 Mbit/s)、SMBus 和PMBus。在Stop 模式下，支持数据接收唤醒。
定时器及PWM 发生器
1 个16 位高级定时器(TIM1 共4 路PWM 输出，其中3 路带死区互补输出和刹车功能)
5个16位和1个32位通用定时器(TIM2/TIM3/TIM14/TIM15/TIM16/TIM17)
1 个16 位基本定时器(TIM6)
DMA 控制器(带5 个通道)
支持定时器、ADC、SPI(I2S)、I2C、UART 等多种外设触发。
定点数除法/开方运算单元
支持32 位定点数除法，可同时得到商和余数
支持32 位定点数高精度开方
片内模拟电路
1 个12 位SAR ADC(多达23 路模拟信号输入通道)
最高转换器频率：1.14 MSPS
支持自动连续转换、扫描转换功能
内部参考电压
温度传感器
9 位分辨率温度传感器，温度采集范围为：-40°C ~ +105°C
日历RTC
带闹钟功能
数据安全
CRC 校验硬件单元
96 位芯片UID 标识
CPU 跟踪与调试
SWD 调试接口
ARM® CoreSightTM 调试组件(ROM-Table、DWT 和BPU)
自定义DBGMCU 调试控制器(低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配)
可靠性
通过HBM6500V/CDM2000V/LU800mA 等级测试。
