基于GD32C2x1落地扇驱动解决方案
2025-12-12
详情
一、市场规模与增长
近年来，全球冰箱市场呈现出稳定增长的态势。2023年全球冰箱市场规模约353.10亿美元，预计未来7年年复合增长率4.57%，2030年达到482.80亿美元。此外，全球制冷设备市场规模从2019年的924.6亿美元增长至2024年的1,076.7亿美元，预计2027年将达到1,373.1亿美元，2024年至2027年的年复合增长率为8.4%。
二、市场应用
冰箱作为人们日常生活中不可或缺的家电之一，广泛应用于家庭、商业场所等领域。在家庭中，冰箱不仅用于食品的保鲜和储存，还逐渐成为了智能家居系统的重要组成部分，通过与手机等终端设备的连接，实现远程控制、智能管理等功能。在商业领域，如超市、便利店、餐厅等，大量冰箱被用于展示和储存各类食品和饮料，对冰箱的制冷效果、稳定性和节能性提出了更高的要求。
三、方案概述
航顺HK32M070冰箱解决方案专为满足现代冰箱的高性能和智能化需求而设计。该方案以航顺HK32M070系列MCU为核心，结合丰富的外围设备和先进的控制算法，为冰箱提供了精准的温度控制、高效的能耗管理、智能的故障诊断以及便捷的用户交互等功能。
四、方案核心优势
(1)高性能运算能力：主频高达64MHz，配合高效的指令集，可快速处理冰箱的各种控制任务，如温度采集、化霜控制、风扇调速等，确保冰箱运行稳定流畅。
(2)高精度模拟外设：内置12位ADC，可实现对冰箱内部温度、湿度等参数的精确采集，从而实现更精准的温度控制，有效保持食品的新鲜度。
(3)丰富的通讯接口：具备UART、SPI、I2C等多种通讯接口，可方便地与冰箱的显示面板、传感器、Wi-Fi模块等进行连接和数据传输，实现冰箱的智能化功能，如远程控制、智能互联等。
(4)灵活的电机驱动控制：支持多种电机驱动方式，可实现冰箱风扇、压缩机等电机的高效控制和调速，提高制冷效率，降低能耗。
(5)低功耗设计：多种低功耗模式，可根据冰箱的实际运行状态灵活切换，有效降低待机功耗和运行功耗，符合节能环保的要求。
(6)高集成度与可靠性：将多种功能集成于单个芯片中，减少了外部元件的数量，提高了系统的可靠性和稳定性，同时降低了生产成本和开发难度。

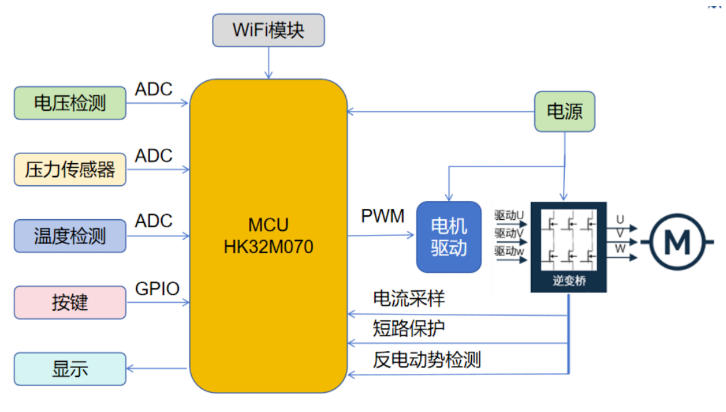

产品系统框图
冰箱实物图
航顺HK32M070系列MCU主要规格
CPU 内核
ARM® Cortex®-M0
最高时钟频率：64MHz
24 位 System Tick 定时器
工作电压范围
单电源域(主电源 VDD)：2.2V~5.5V
工作温度范围：-40°C ~ +105°C
典型工作电流
运行模式(Run)
- 2.01mA@5V@8MHz
- 4.28mA@5V@64MHz
睡眠模式(Sleep)
- 1.16mA@5V@40kHz
- 2.01mA@5V@8MHz
- 2.13mA@5V@64MHz
停机模式(Stop)
- 正常停机模式(Normal)：0.19mA@5V@40kHz
- 低功耗停机模式(Low-Power)：0.04mA@5V@40kHz
存储器
32 Kbyte Flash
- CPU 主频不高于 24MHz 时，支持 0 等待总线周期访问 Flash。
- Flash 具有数据安全保护功能，可分别设置读保护和写保护。
4Kbyte SRAM
时钟
片内高速时钟(HSI)：8/64MHz
片内低速时钟(LSI)：40kHz
GPIO 外部输入时钟：≤ 32MHz
复位
外部引脚复位(NRST 引脚)
选项字节装载器复位
窗口看门狗计数终止(WWDG 复位)
独立看门狗计数终止(IWDG 复位)
电源复位(POR/PDR/BOR)
软件复位(SW 复位)
GPIO 端口
支持最多 30 个 GPIO 端口
数据通信接口
2 路 UART
1 路 I2C
- 1MHz /400kHz/100kHz 传输模式
1 路高速 SPI
- 最高 18Mbps 传输速率
定时器
1 个 16 位电机专用高级定时器(ATU)
- 3 路 PWM 互补输出，均带 PWM 前后不对称死区
- 支持 6 路独立 PWM 输出
- 支持外部引脚信号刹车以及内部比较器输出信号刹车
- 支持两个独立触发信号以触发 ADC 同步采样
- 支持 ADC 双 Group 采样模式触发
2 个通用定时器(UTU1 为 32 位，UTU2 为 16 位)
- 支持 2 路独立 PWM 输出模式
- 支持 1 路互补 PWM 输出模式
- 支持单次触发 ATU 或另外一个 UTU
- 支持周期触发 ADC 采样
1 个 24 位霍尔定时器(HTU)
- 支持三路霍尔信号输入
- 霍尔相序检测
- 换相平均计时功能支持 2/4/8 次换相平均
- HTU 和比较器 CMP 联动计数
除法和开方运算单元(DVSQ)
支持 32 位定点数除法，可同时得到商和余数
支持 32 位定点数高精度开方
片内模拟电路
1 个 12 位双路采保 SAR ADC(多达 14 路外部模拟信号输入通道，对应 16 个外部引脚)
- 12 位分辨率
- 最高转换频率：2.285MSPS
- ADC 具有可编程采样时间，各采样通道的采样时间可独立配置。
- 转换数据支持左对齐和右对齐。
- 支持内部模拟电路采样(PGA1_OUTA、PGA1_OUTB、PGA2_OUT、VDIV_OUT、内部温度传感器、内部参考电压、)
- 支持两个采样组采样(可自定义采样通道)
- 支持软件触发和多个硬件触发源触发(ATU 的 TRG0 和 TRG1、UTU1/2、CMP 等)
- 支持模拟窗口比较功能
- 采样组具有独立的通道数据结果寄存器
- 支持过采样平均功能
- VREFP 内部供电电压可选：可以从 2.4V、3.6V 和 VDDA 中三选一作为ADC 的参考电压
内部参考电压 VREFINT(即 BGV)
- 内部参考电压输出连接到 ADC 的独立通道
2 个电压比较器
- 比较器的参考电压可来自外部信号输入，也可来自内部电压分压器 VDIV
- 比较器的输出可作为高级定时器 ATU 的刹车
- 支持 BEMF 内部中心点检测
- 支持来自于 ATU 的 PWM 空白信号屏蔽功能
2 个可编程运算放大器
- 增益倍率(x1、x4、x8、x12、x20、x40)可编程
- 支持 P 端输入内置偏置电压- PGA1 支持两组输入信号轮询放大
- 运放直接输出到 ADC 采样
96 位芯片 UID 标识
用作序列号和安全密钥
激活安全自举过程
CPU 跟踪与调试
SWD 调试接口
ARM® CoreSightTM 调试组件(ROM-Table、DWT 和 BPU)
自定义 DBGMCU 调试控制器(低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配)
可靠性
通过 CDM 2000V/HBM 6000V 等级测试
