　圣邦微电子推出 VCE275X 系列轴心磁编码器芯片。器件基于各向异性磁阻(AMR)技术，结合优化的 CMOS 精细调理电路，可实现 14 位有效分辨率的 360° 磁场角度检测。该系列提供多种输出信号选择，包括增量式 ABZ 信号、绝对式 SPI&PWM 信号以及换相用的 UVW 信号，满足不同类型电机的测量和控制需求。

　　锚定磁阻式编码器

　　在电机控制领域，传统高精度测量通常依赖光编码器，但其对清洁度和环境稳定性的高要求限制了应用范围。相比之下，磁编码器通过感应旋转磁场实现角度和转速测量，对粉尘、污垢和油脂等污染物具有更强的耐受性，能够在恶劣环境中保持高分辨率与检测精度，同时安装和维护更加便捷，广泛应用于工业和汽车电机领域。

　　磁编码器分为霍尔式和磁阻式两种。磁阻式编码器拥有更高的灵敏度、更快的响应速度、更低的信号延迟。此外，磁阻元件在饱和工作模式下对磁场强度变化不敏感，使其相比霍尔式编码器而言，还具备优异的抗震动和抗温度漂移性能，成为高速高精度测量的理想选择。

　　采用 AMR 磁阻技术的 VCE275X 系列产品

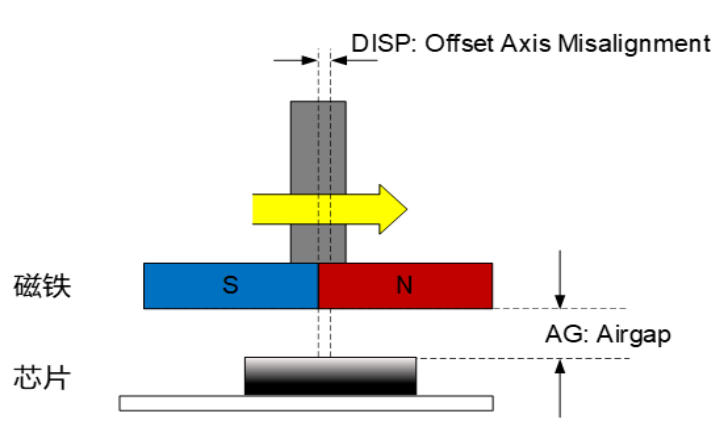

　　VCE275X 系列磁编码器采用 AMR 磁阻技术，将磁感元件与高精度 CMOS 处理电路集成于单一芯片。装配时，磁传感器中心与转动的磁铁轴心对齐。芯片内置两路惠斯通电桥结构的 AMR 磁感元件，对磁场角度变化极为敏感。当单对极圆柱磁铁随转轴旋转时，磁场方向发生变化，引起磁感元件阻值改变，从而检测出磁场角度变化。

　　芯片通过内置跟踪算法，结合高精度 OFFSET 补偿、温度偏移补偿和自动增益补偿等功能模块，精确计算出转轴的角度与方向信息。VCE275X 提供多种输出接口(ABZ、SPI、PWM、UVW 和 SSI)，满足不同应用需求。其超低延迟(<2μs)和高达 18000rpm 的转速支持能力，使其成为各类角度位置反馈和速度检测应用的理想选择。
