基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)
产品详情

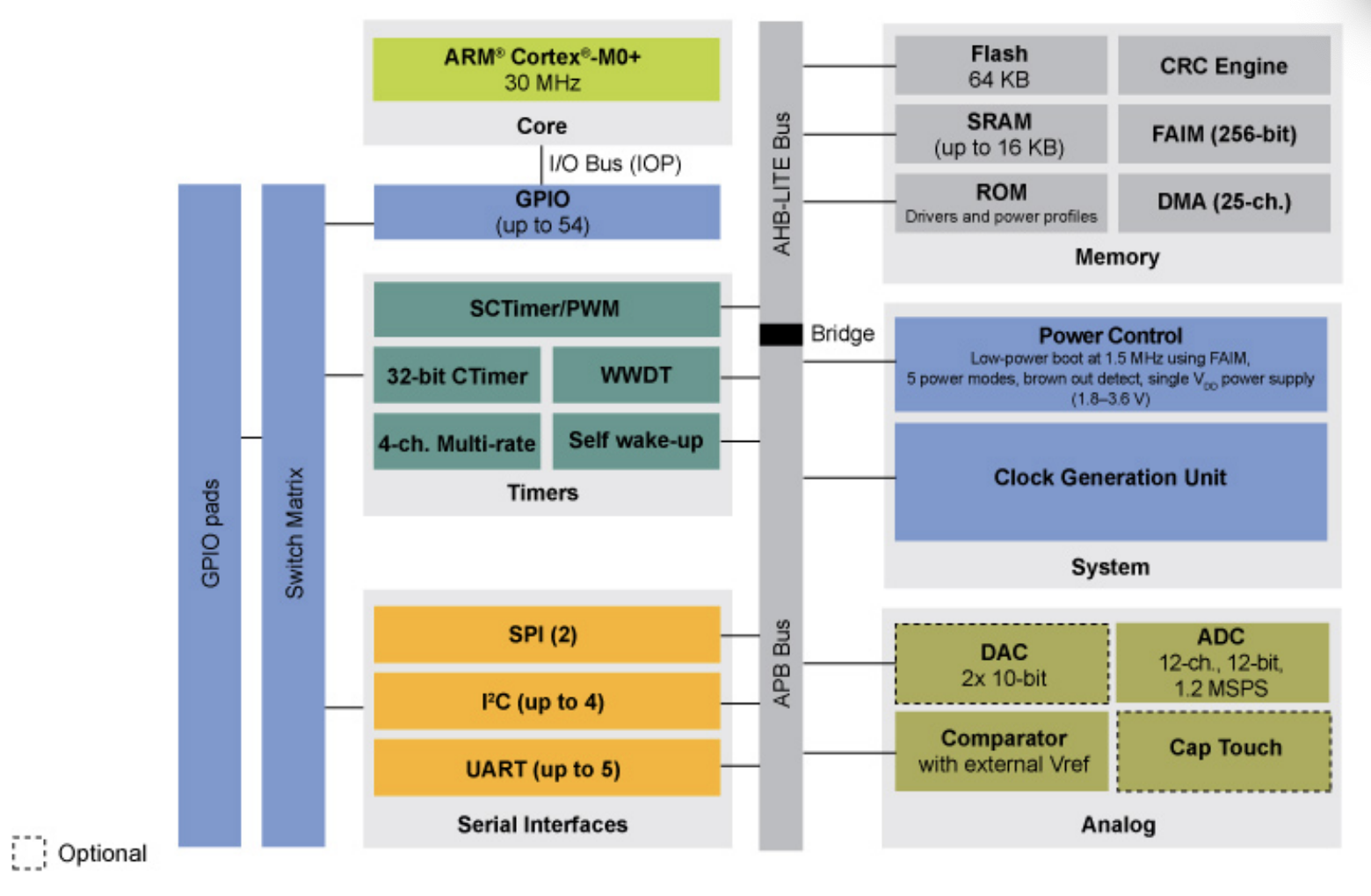

框图
LPC84x MCU Family Block Diagram
特征
低功耗、简单、灵活、体积小巧
低功耗，30 MHz Cortex-M0+内核，具备先进功耗优化
面向全范围定时功能和设计灵活性的先进外设
串行连接
采用流行封装，外形小巧
存储器
64 kB Flash，64 B小分页，适用于EEPROM模拟
16 kB RAM (面向跨所有SRAM位段的逻辑)
在将FRO用作时钟源的低电流模式下具备卓越的功率效率。
自由运行振荡器(FRO)
5种电源模式
面向简单运行时功耗优化的电源配置API
通信接口
NFC/RFID ISO 14443 A型接口
串行I2C总线完全支持I2C规范和快速模式(数据传输速率为400Mbit/s)，支持多地址识别功能和监控模式
SPI/SSP接口
FAIM用于在启动时配置部件
引脚配置包括方向和上拉或下拉
面向低功耗启动的时钟和PMU
从基础到高级的全范围定时功能(SCTimer/PWM)
灵活的触发器，用于优化功耗使用
高精度1.2-Msps ADC：12通道，12位
非常适合过采样，用于改进转换精度
灵活的触发器，用于优化功耗使用
更多串行连接
4 I2C，面向数字传感器接口等
2 SPI，5 UART
54 GPIO，带有开关矩阵，支持输入模式匹配引擎
其他特性
25通道DMA分载内核
数模转换器(DAC)：2通道，10位
电容触摸界面(即将在第三季度启用)
由MCUXpresso SDK、IDE和配置工具提供支持
应用
工业控制
智慧城市
智能家居
移动设备
通信基础设施
相关附件
文档
数据手册
LPC84x 32-bit Arm® Cortex®-M0+ MCU - Data Sheet亮点
PDF 版本 2.1. Nov 17, 2020. 4.1 MB LPC84x. 英语
应用笔记
AN1902: Assembly guidelines for QFN and SON packages
PDF 版本 9.0 Mar 30, 2021 9.3 MB. AN1902. 英语
应用笔记
Using SCT to Simulate UART
PDF 版本 0 Feb 7, 2020 331.9 KB AN12726 英语 相关文件: AN12726SW
应用笔记
LPC845 I2C Secondary Bootloader
PDF 版本 0 Apr 15, 2019 1.4 MB AN12393 英语 相关文件: AN12393SW
应用笔记
LoRa 物联网设备安全连接
PDF 版本 0 Oct 7, 2018 2.1 MB AN12257 中文, 英语
应用笔记
Inferencing Deep Learning on Cortex M0/M0+ with the eIQ Glow Inference Engine
PDF 版本 0. Nov 18, 2021. AN13438. 英语 相关文件: AN13438SW
用户指南
LPC84x User manual
PDF 版本 1.7 Apr 14, 2021 7.3 MB UM11029 英语 请登录
应用笔记软件
Application note software for AN13095
ZIP 版本 0 Jan 5, 2021 453.8 KB AN13095SW 英语
应用笔记软件
Application Note Software for AN12393
ZIP 版本 0 Apr 15, 2019 2.4 MB AN12393SW 英语
简介
恩智浦®价格适宜的入门级MCU
PDF 版本 0 Jul 20, 2021 3.0 MB LPC800FS 中文, 英语
应用笔记
Smart Battery Charger by LPC845 with SMBus Interface
PDF 版本 0 Jan 5, 2021 2.3 MB. AN13095 英语. 相关文件: AN13095SW
应用笔记
BLDC with Hall Effect Sensors Using SCT on LPC84x
PDF 版本 0 Oct 8, 2019 1.0 MB AN12602 中文, 英语
应用笔记
LPC845 SPI Secondary Bootloader
PDF 版本 0 Apr 12, 2019 376.8 KB AN12407 英语 相关文件: AN12407SW
应用笔记
A Simple Way of Using CapTouch on LPC800 MCUs
PDF 版本 0 Apr 3, 2018 441.3 KB LPC8N04NFCWP 英语
应用笔记
AN12083 Capacitive Touch software and sensitivity test results on LPC800 CAPTouch Module
PDF 版本 1.0 Nov 9, 2017 1.6 MB AN12083 英语
应用笔记
AN12082 Capacitive Touch Sensor Design
PDF 版本 1.0 Oct 31, 2017 800.4 KB AN12082 英语
应用笔记软件
Application note software for AN13438
ZIP 版本 0 Nov 18, 2021 AN13438SW 英语
应用笔记软件
Application note software for AN12726
ZIP 版本 0 Feb 7, 2020 71.3 KB AN12726SW 英语
勘误表
Errata sheet LPC84x
PDF 版本 1.3 Nov 6, 2019 143.9 KB ES_LPC84X 英语
