高效的基于Arm® Cortex®-M33的微控制器产品系列
产品详情
框图

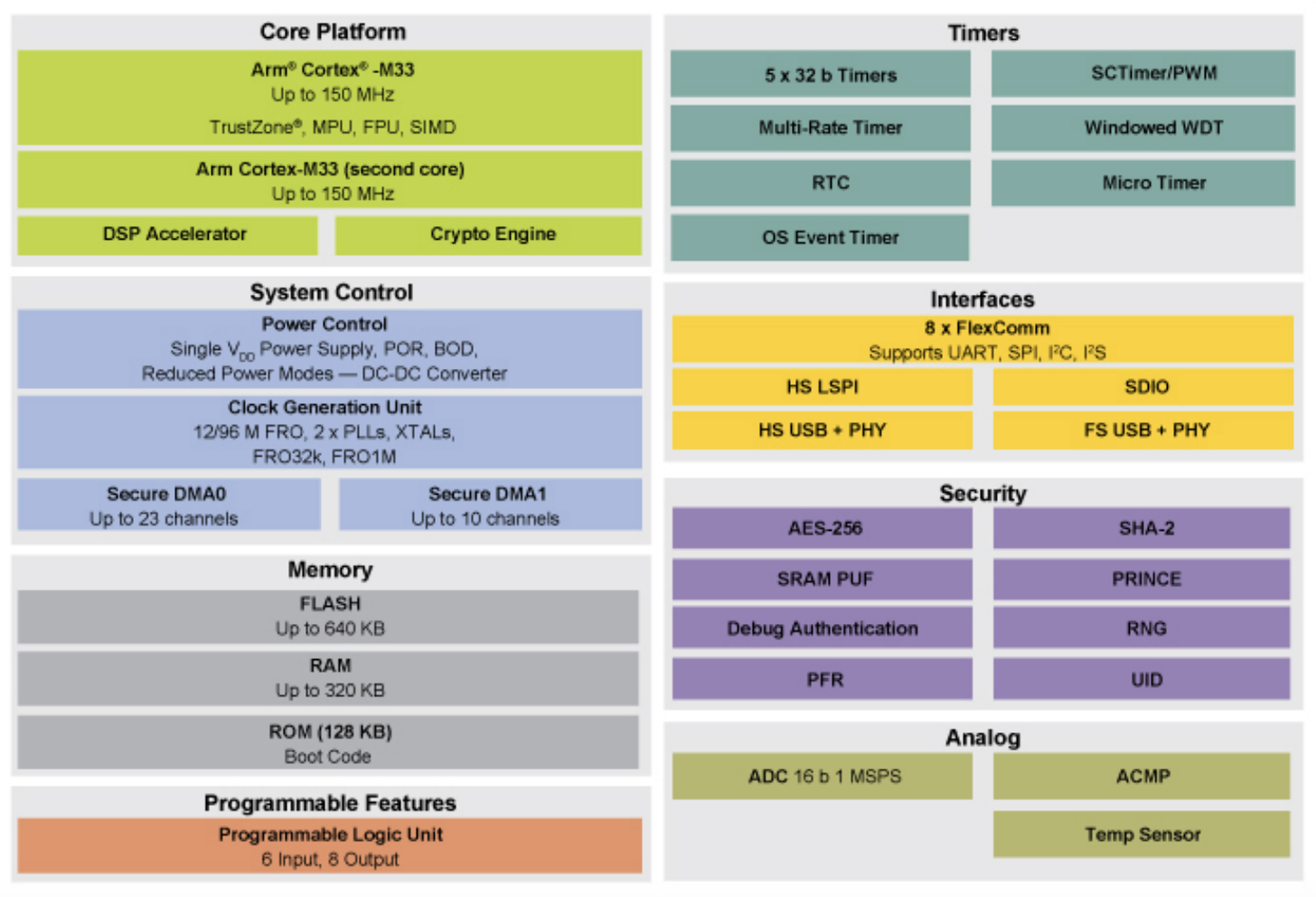

LPC55S6x Block Diagram
特征
Arm® Cortex-M33内核
Arm Cortex-M33处理器，运行频率可高达150 MHz
TrustZone,浮点运算单元(FPU)和存储器保护单元(MPU)
ARM Cortex-M33内置可嵌套向量中断控制器(NVIC)
非屏蔽中断(NMI)输入，多种中断源可供选择
协处理器
Arm Cortex-M33协处理器
运行频率高达100 MHz
这个处理器的配置不包括MPU、FPU、DSP、ETM和TrustZone
系统节拍定时器
CASPER加解密协处理器，提供对非对称加密算法的硬件加速
PowerQuad提供对DSP计算(定点和浮点) 的加速
片上存储器
多达640 KB片上闪存程序存储器，带闪存加速器和256字节页擦写功能
SRAM高达320 KB，其中系统总线上有288 KB，内核总线有32 KB
安全特性
启用Arm TrustZone
PRINCE模块对写入到片上闪存的数据进行实时加密，在读取加密闪存数据时进行解密，以保护代码
AES-256加密/解密引擎
安全散列算法 (SHA1/SHA2) 模块支持通过专用DMA控制器的安全引导。
通过专用SRAM上的芯片指纹，提供物理不可克隆功能(PUF); PUF可以生成、存储和重建从64到4096位长度不等的密钥。包括用于密钥提取的硬件
随机数生成器(RNG)
唯一的128位设备识别序列号(UUID)。
安全通用IO
串行接口
Flexcomm接口包含9个串行外设。每个Flexcomm接口可通过软件选择作为USART、SPI、I2C或I2S接口。
nI2C总线接口，支持Fast-Mode和Fast-Mode Plus，数据传输率高达1 Mbit/s，具有多种地址识别和监测模式。
nUSB 2.0全速主机/设备控制器，带片上PHY和专用DMA控制器，在设备模式下支持无晶振工作。
USB 2.0高速主机/设备控制器，带片上高速PHY
数字外设
DMA0控制器，具有23个通道和多达22个可编程触发器，能够访问所有存储器和支持DMA的外设。
DMA1控制器，具有10个通道和16个可编程触发器，能够访问所有存储器和支持DMA的外设。
安全的数字输入输出(SD/MMC 和 SDIO)卡接口，支持DMA SDIO支持两个卡。支持的卡类型为MMC、SDIO和CE-ATA。支持SD2.0和SR25
CRC引擎模块可使用支持DMA的3个标准多项式中的一个计算所提供数据的CRC。
多达64个通用输入/输出(GPIO)引脚。
通用IO寄存器位于AHB上，以支持快速存取。DMA支持通用IO端口。
最多8个通用IO可选为引脚中断(PINT)，由上升沿、下降沿或两种输入沿触发。
两组通用IO中断(GINT)支持基于输入状态逻辑(AND/OR)组合的中断
I/O引脚配置，支持16个函数选项。
可编程逻辑单元(PLU)用于创建小型组合和/或顺序逻辑网络，包括状态机。
模拟外设
16位ADC，具有5个差分通道对(或10个单端通道)以及多个内部和外部触发器输入，采样速率高达1.0 M采样/秒。ADC支持两个独立的转换序列
连接至ADC的内置温度传感器
具有五个输入引脚和外部或内部基准电压的比较器。
定时器
5个32位标准通用异步定时器/计数器，支持多达4个采集输入和4个比较输出。可选择特定的定时器事件生成DMA请求
一个SCTimer/PWM，具有8个输入和10个输出函数(包括捕获和匹配)。输入和输出可引至或引自外部引脚，内部引至或引自所选外设。在内部，SCTimer/PWM支持16个捕获/匹配，16个事件和32个状态。
32位实时时钟(RTC)，以1秒分辨率在始终开启的电源域内运行。RTC中的定时器可用于唤醒所有低功耗模式(包括深度节电模式)，具有1 ms分辨率
多通道多速率24位定时器(MRT)，用于在多达4种可编程固定速率下重复生成中断
窗口看门狗定时器 (WWDT)，使用1MHz的FRO作为时钟源
微节拍定时器，通过看门狗振荡器运行，可用于将器件从睡眠和深度睡眠模式中唤醒。
42位自运行OS定时器作为系统的连续时基，适用于任何低功耗的模式。
时钟生成
内部自运行振荡器(FRO)。该振荡器可提供96MHz输出，以及一个可用作系统时钟的12MHz输出(从所选的较高频率中分频)。FRO在整个电压和温度范围内调校为±1 %精确度。
32 kHz内部自运行振荡器(FRO)。FRO在整个电压和温度范围内调校为±1 %精确度。
内部低功耗振荡器(FRO 1 MHz)
晶体振荡器，工作频率范围：1 MHz到25 MHz。高达25 MHz的外部时钟输入(旁路模式)时钟频率选项
晶体振荡器，工作频率为32.768 kHz
PLL0和PLL1可让CPU以允许的最高速率运行，无需高频外部时钟
带分频器的时钟输出功能，监测内部时钟
用于测量片上和片外时钟信号频率的频率测量单元
节电模式
最大限度降低功耗的集成式PMU(电源管理单元)
低功耗模式：保留RAM的睡眠、深度睡眠，保留RAM和CPU0的掉电模式和深度掉电模式
可配置从外设中断唤醒
Micro-Tick定时器通过看门狗振荡器运行，实时时钟(RTC)通过32.678 kHz时钟运行，可用于在睡眠和深度睡眠模式下唤醒系统
上电复位(POR)
带独立阈值的欠压检测(BOD)，用于产生中断和强制复位。
更多信息
通过内部DC-DC转换器为系统供电
单一外部供电：1.8V至3.6V
支持JTAG边界扫描
工作温度范围：-40 °C至+105 °C
提供HLQFP100、VFBGA98和HTQFP64封装
相关附件
文档
数据手册
LPC55S6x Data Sheet亮点
