恩智浦基于Coretex M4 和Cortex M0+ 的高能效,先进安全性MCU
产品详情
框图

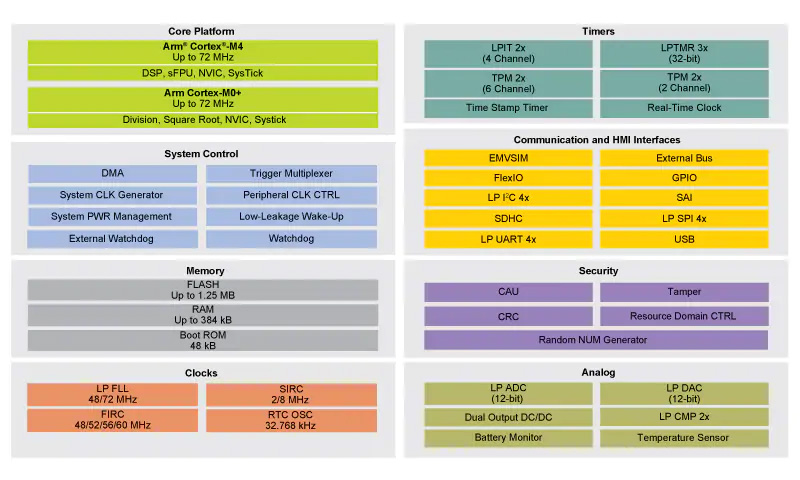

K32 L3 MCU Family Block Diagram

特征
核心处理器
Arm Cortex-M4内核,运行频率高达72 MHz
Cortex-M0+内核,运行频率高达72 MHz
存储器
高达1.25 MB的闪存
高达384 kB SRAM
内置安全引导加载程序的48 kB ROM
高安全性
加密子系统,包含专用内核、专用指令存储器(IRAM和IROM)和专用数据RAM,用于自动实施加密、签名和哈希算法,包括AES-256, 3DES/DES、SHA-256、RSA和ECC加速
独立式真正随机数生成器 (TRNG),具备512位熵和内置统计自检
安全密钥管理,用于存储和保护敏感型安全密钥
在感应到安全漏洞或物理篡改行为时,清除包括安全密钥在内的加密子系统存储器
用于进行访问控制、系统存储器保护和外设隔离的资源域控制器
内置安全启动和安全OTA编程,确保器件只运行已获得授权和认证的代码
模拟
1个12位单端低功率ADC
2个低功耗比较器,带6位DAC
1个12位低功耗DAC
1.2V/2.1V双量程电压基准
定时器
最多2个6通道、2个2通道定时器/PWM模块
最多2个4通道低功耗可编程中断定时器
最多3个低功耗定时器
实时时钟(RTC)
1个56位时间戳
外设
USB 2.0全速控制器和收发器
1个32通道FlexIO,支持对UART、I2C、SPI、I2S、摄像头IF、LCD RGB、PWM/波形生成的模拟
最多4个低功耗UART
最多4个低功耗I2C
最多4个16位低功耗SPI
1个EMVSIM模块,支持ISO-7816协议
1个串行音频接口(SAI),支持I2S和AC'97
1个安全数字硬件控制器 (uSDHC)
外部FlexBus并行接口(RAM、ROM、简单跟随器设备)
电源管理
旁路模式:1.71 V至3.6 V
DC-DC降压转换器:2.1 V至3.6 V
内核电压旁路:1.14 V至1.45 V,直接供电给内核,旁路内部调节器
独立的VDDIO1和VDDIO2供电:1.71 V至3.6 V
独立的VBAT (RTC):1.71 V至3.6 V
封装
176 VFBGA, 9 mm x 9 mm x 0.86 mm, 0.5 mm间距
121 MBGA, 8 mm x 8 mm x 1.4 mm, 0.65 mm间距
100LQFP, 14 mm x 14 mm x 1.7 mm, 0.5 mm间距
64QFN, 9 mm x 9 mm x 0.85 mmx 0.5 mm间距
144 LQFP, 20 mm x 20 mm x 1.6 mm x 0.5 mm间距
应用
可穿戴产品
工业控制
医疗器械
医疗器械
工业控制
工业连接
智慧家居(物联网)网关与边缘计算节点
暖气表
消费者医疗设备
照明
电子货架标签
诊断与病患监测
诊断与病患监测
智慧城市
智能家居
汽车电子
相关附件
文档
数据手册
K32L3A Data Sheet
PDF 版本1 Sep 26, 2019 1.7MB K32L3A 英语
参考手册
K32L3A Reference Manual
PDF 版本1 Sep 26, 2019 14.8MB K32L3ARM 英语
应用说明
K32L3A6 器件的双核项目创建和转换
PDF 版本0 Jan 7, 2020 2.4MB AN12673 中文, 英语
勘误表
Mask Set Errata for Mask 3N69S
PDF 版本11 JUL 2019 Sep 26, 2019 178.0KB K32L3A6_3N69S 英语
简介
K32 L3 MCU 系列
PDF 版本1 Aug 18, 2021 3.1MB K32MCUSFS 中文, 英语
硬件
评估/开发板与系统
面向K32 L3 MCU的恩智浦Freedom开发平台亮点
FRDM-K32L3A6
仿真器、探测器和编程器
JTAG/SWD硬件调试器
MCU-LINK
仿真器、探测器和编程器
LPC-Link2
OM13054
仿真器、探测器和编程器
MCU-Link Pro硬件调试器
MCU-LINK-PRO
