Kinetis®K60 / 61-120-150 MHz，基于Arm® Cortex®-M4内核的混合信号集成和防篡改微控制器
产品详情
框图

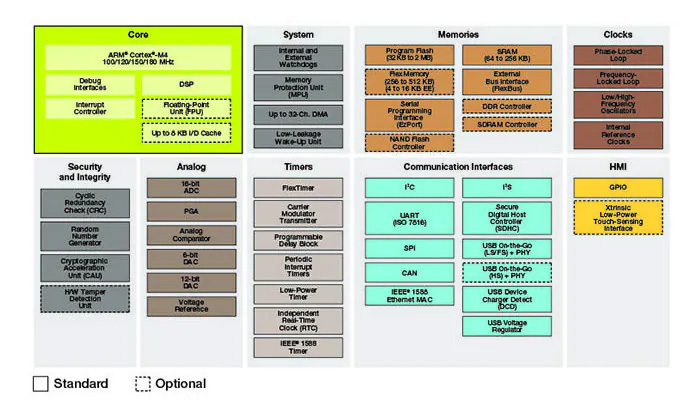

Kinetis K6x MCU Family Block Diagram
特征
超低功耗
10种低功耗模式，提供电源和时钟门控，可帮助优化外设活动和恢复时间。运行功耗降至350 µA/MHz，静态功耗降至5.6 µA，支持全状态保留，6 µS即可唤醒。静态功耗可低至280 nA。
工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
低漏电唤醒单元，带有多达8个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
低功耗定时器支持系统在低功耗状态下持续运行
闪存、SRAM和FlexMemory
512 KB - 1 MB闪存。支持快速访问，具备高可靠性，提供4级安全保护
128 KB的SRAM
FlexMemory：32字节 - 16 KB的用户可分段字节写入/擦除EEPROM，适用于数据表/系统数据。可擦写10M次以上的EEPROM和写入时间仅70 µs的闪存(出现电力故障时不会发生数据丢失或损坏)。无需用户或系统干预便可完成编程和擦除功能，工作电压降至1.71V时仍可完全工作。此外，512 KB的FlexNVM还用于额外程序代码、数据或EEPROM备份
混合信号功能
多达4个具有可配置分辨率的高速16位模数转换器(ADC)。单输出或差分输出模式运行，可提高噪声抑制水平。利用可编程延迟模块触发功能可实现863 ns的转换时间
两个12位数模转换器(DAC)，可以为音频应用生成模拟波形
多达4个高速比较器，可通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过流保护
多达4个64倍增益的可编程增益放大器，适用于小幅度信号转换
模拟参考电压可为模拟模块、ADC和DAC提供精确的参考值，代替外部参考电压，降低系统成本
性能
Arm® Cortex®-M4内核 + DSP，120-150MHz、单周期 MAC、单指令多数据 (SIMD) 扩展、单精度浮点运算单元
多达32通道的DMA用于外设和存储器维护，可以降低CPU负载，实现更快的系统吞吐
交叉开关支持并发多主设备总线访问，增加总线带宽
高达16 KB的指令/数据缓存，优化总线带宽和闪存执行性能
独立的闪存Bank可以并发执行代码和固件更新，既不会影响性能，也无需复杂的编码例程
定时和控制
多达4个FlexTimer，总计20个通道。硬件死区时间插入和正交解码，用于电机控制
载波调制定时器，用于在遥控应用中生成红外线波形
4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
人机接口
带有多达16路输入的硬件触摸传感接口。可在所有低功耗模式下运行(启用时只增加极小的电流)。通过硬件实现避免了软件轮询方法。高灵敏度，允许使用厚达5毫米厚度的贴膜
连接与通信
带硬件时间戳功能的IEEE 1588以太网MAC为实时工业控制提供高精度时钟同步
USB 2.0 OTG (全速和高速)。设备充电检测优化了便携式USB设备的充电电流/时间，延长了电池使用时间。低压稳压器可通过5V输入为外部组件提供高达120 mA，3.3V的片外供电
多达6个支持IrDA的UART，其中一个UART支持ISO7816智能卡。支持各种数据大小、格式和传输/接收设置，满足多种工业通信协议
IC间音频传输(I2S)串行接口，用于接入音频系统
多达两个CAN模块，适用于工业网络桥接
多达3个DSPI和两个I2C
可靠性、安全性和安防
硬件加密协处理器用于确保数据传输和存储的安全。比软件实施速度更快，CPU负载更低。支持各种算法 - DES、3DES、AES、MD5、SHA-1、SHA-256
具有系统安全和篡改检测功能，采用带有独立电池的实时时钟。安全的密钥存储带有内部/外部篡改检测功能，适用于不安全的闪存、温度、时钟、电源电压变化和物理攻击检测等
存储器保护单元可为交叉开关上的所有主设备提供存储器保护，提高软件可靠性
循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
如果发生看门狗事件，外部看门狗监控器可将输出引脚置于安全状态外部组件
应用
可穿戴产品
工业控制
智慧城市
智能家居
汽车电子
相关附件
文档
简介
Kinetis K6x：带有以太网和USB的Cortex-M4(F) MCU亮点
PDF 版本0 521.3KB KINK6XFS 中文, 英语
选型指南
Selector Guide: High-performance Kinetis K Series MCUs亮点
PDF 版本1 May 2,2018 2.7MB KINETISKMCUSELGD 英语
设计
模型
K60 120 MHz and 150 MHz IBIS Model Files
ZIP 版本1.3 Dec 3, 2013 758.4KB K60_IBIS
模型
K61 120 MHz and 150 MHz 5N96B mask set IBIS Model Files
ZIP 版本1.4 Sep 2, 2016 2.3MB K61_IBIS_5N96B
硬件
评估/开发板与系统
Kinetis K60 120 MHz塔式系统模块亮点
TWR-K60F120M
仿真器、探测器和编程器
Universal Multilink开发接口
UMultilink
软件
库
触摸传感软件亮点
BSP、驱动程序和中间件
Audio Software on NXP Microcontrollers
工程服务
INDEPENDENT DESIGN HOUSE (IDH)
值得信赖的顾问服务
By Green Hills Software Platinum HQ:Santa Barbara, 美国 支持地区: 美洲
INDEPENDENT DESIGN HOUSE (IDH)
硬件/软件工程服务
By Arcturus Networks Gold HQ: Toronto, 加拿大 支持地区: 美洲
