Kinetis® K52-100 MHz，USB微控制器(MCU)，基于ARM® Cortex®-M4内核
产品详情

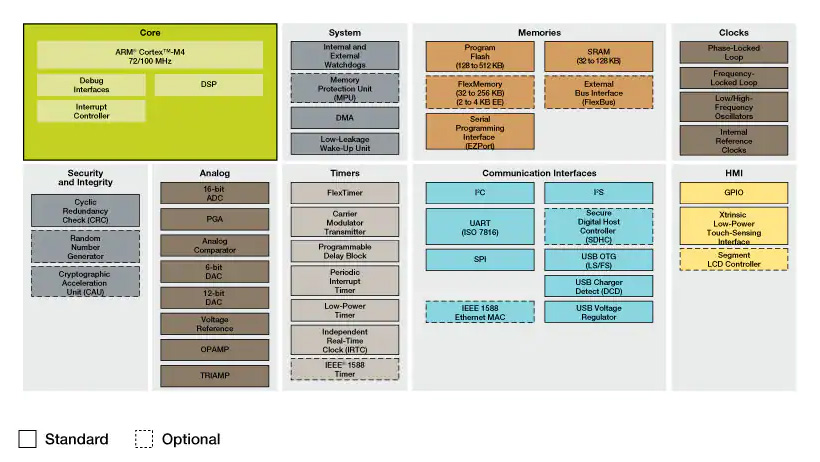

框图
Kinetis K5x MCU Family Block Diagram
特征
超低功耗
10种低功耗模式，提供电源和时钟门控，可以实现最佳的外设活动和恢复时间。停止电流<2 µA，运行电流<350 uA/MHz，停止模式唤醒时间4 µs
工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
低漏电唤醒单元，带有多达8个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
低功耗定时器支持系统在低功耗状态下持续运行
闪存、SRAM和FlexMemory
256 KB - 512 KB闪存。支持快速访问，具备高可靠性，提供4级安全保护
64 KB-128 KB的SRAM
FlexMemory：32 字节- 4 KB用户可分段的字节写入/擦除EEPROM，适用于数据表/系统数据。可擦写10M次以上的EEPROM和写入时间仅70 µs的闪存(出现电力故障时不会发生数据丢失或损坏)。无需用户或系统干预便可完成编程和擦除功能，工作电压降至1.71V时仍可完全工作。另有高达256 KB的空间可用于存储额外程序代码、数据或EEPROM备份
两个64级可编程增益放大器，适用于小幅度信号转换
混合信号功能
两个运算放大器支持信号过滤和放大
两个经过优化的跨阻抗放大器，用于将输入电流转换为ADC可读的电压

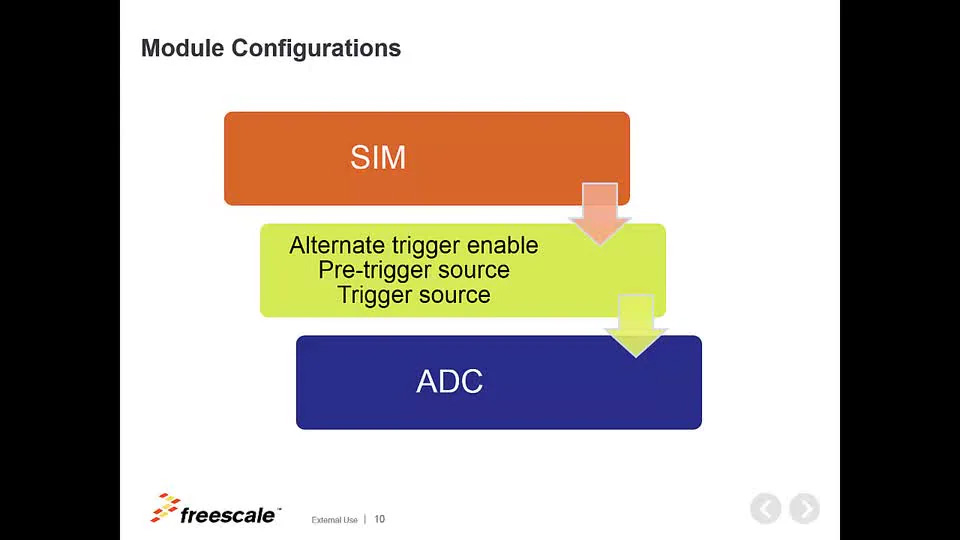

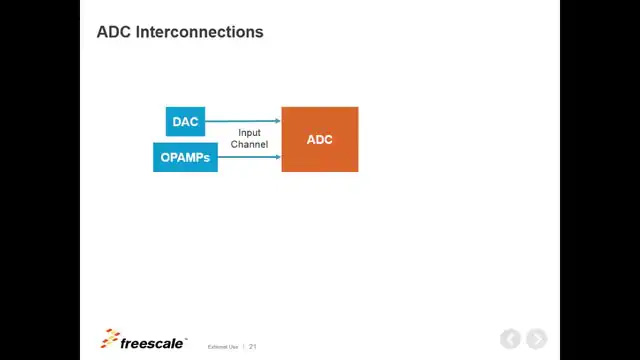

两个可配置分辨率的高速16位ADC。单输出或差分输出模式运行，可提高噪声抑制水平。利用可编程延迟模块触发功能可实现500 ns的转换时间
两个12位DAC，可以为音频应用生成模拟波形
3个高速比较器，通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过流保护
模拟参考电压可为模拟模块、ADC和DAC提供精确的参考值，代替外部参考电压，降低系统成本
性能
ARM Cortex-M4内核，带有DSP、100MHz时钟、单周期MAC和单指令多数据(SIMD)扩展
外设和存储器用的多达16通道的DMA，使CPU负载更低，系统吞吐更快
交叉开关支持并发多主设备总线访问，增加总线带宽
独立的闪存Bank可以并发执行代码和固件更新，既不会影响性能，也无需复杂的编码例程
定时和控制
3个FlexTimer，共有12个通道。硬件死区时间插入和正交解码，用于电机控制
载波调制定时器，用于在遥控应用中生成红外线波形
4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
人机接口
带有多达16路输入的硬件触摸传感接口。可在所有低功耗模式下运行(启用时只增加极小的电流)。通过硬件实现避免了软件轮询方法。高灵敏度，允许使用厚达5毫米厚度的贴膜
灵活的低功率LCD控制器，最高支持320个段(40x8 或 44x4)。LCD闪烁模式能够在低功耗模式下支持低平均功率。段故障检测可防止错误的读数，并降低LCD测试成本。前板/背板重新分配实现了引脚布局灵活性，使PCB设计更轻松，可以通过固件更改LCD配置，无需重新处理硬件。支持多种3V和5V LCD面板规格，比与之竞争的控制器的段(引脚)数更少，不需要外部组件。未使用的LCD引脚可以配置为其它通用IO功能
数据连接与通信
带硬件时间戳功能的IEEE 1588以太网MAC为实时工业控制提供高精度时钟同步
USB 2.0 OTG (全速)。设备充电检测优化了便携式USB设备的充电电流/时间，延长了电池使用时间。低压稳压器可为5V输入电源外部组件提供120 mA、3.3V的片外电源
5个带有IrDA支持的UART，包括一个带有ISO7816智能卡支持的UART。支持各种数据大小、格式和传输/接收设置，满足多种工业通信协议
IC间音频传输(I2S)串行接口，用于接入音频系统
多达3个DSPI和两个I2C
可靠性、安全性和安防
硬件加密协处理器用于确保数据传输和存储的安全。比软件实施速度更快，CPU负载最低。支持各种算法 - DES、3DES、AES、MD5、SHA-1、SHA-256
存储器保护单元可为交叉开关上的所有主设备提供存储器保护，提高软件可靠性
循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
如果发生看门狗事件，外部看门狗监控器可将输出引脚置于安全状态外部组件
本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货
外部外设支持
FlexBus外部总线接口为存储器以及图形显示器这样的外设提供接口选择。最多可支持6个片选信号和2GB可寻址空间
安全的数字主机控制器支持SD、SDIO、MMC或CE-ATA卡，适用于应用中软件升级、媒体文件或添加Wi-Fi支持
应用
工业控制
