Kinetis K30-72 MHz, 混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核
产品详情

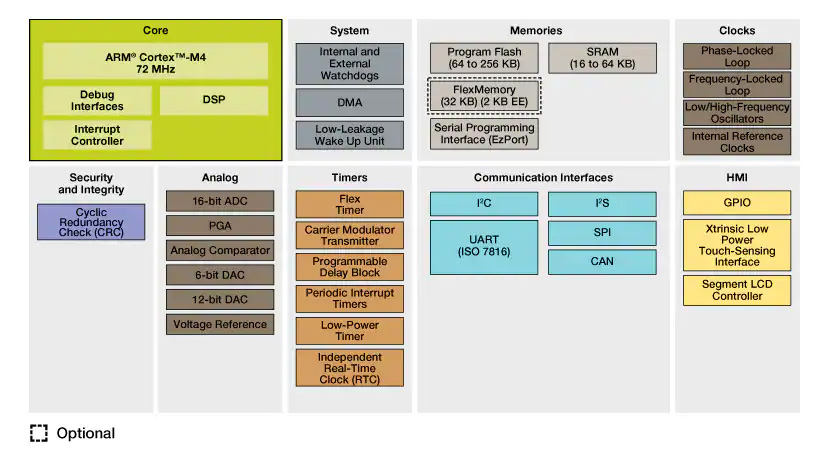

框图
Kinetis K30 Mid-Performance Segment LCD MCUs Block Diagram
特征
超低功耗
10种低功耗模式，提供电源和时钟门控，可以实现最佳的外设活动和恢复时间。停止电流<1.45 µA，运行电流<277 µA/MHz，停止模式唤醒时间4 µs
工作电压降至1.71 V时，仍然提供完整的存储和模拟操作，可以延长电池使用时间
低漏电唤醒单元，带有多达8个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
低功耗定时器支持系统在低功耗状态下持续运行
闪存、SRAM和FlexMemory
64-256 KB闪存。快速访问、高可靠性，提供4级安全保护
16-64 KB的SRAM
FlexMemory：2 KB用户可分段的字节写入/擦除EEPROM，适用于数据表/系统数据。可擦写10M次以上的EEPROM和写入时间仅70微秒的闪存(出现电力故障时不会发生数据丢失或损坏)。无需用户或系统干预便可完成编程和擦除功能，工作电压降至1.71V时仍可完全工作。此外，32 KB的FlexNVM还用于额外程序代码、数据或EEPROM备份
混合信号功能

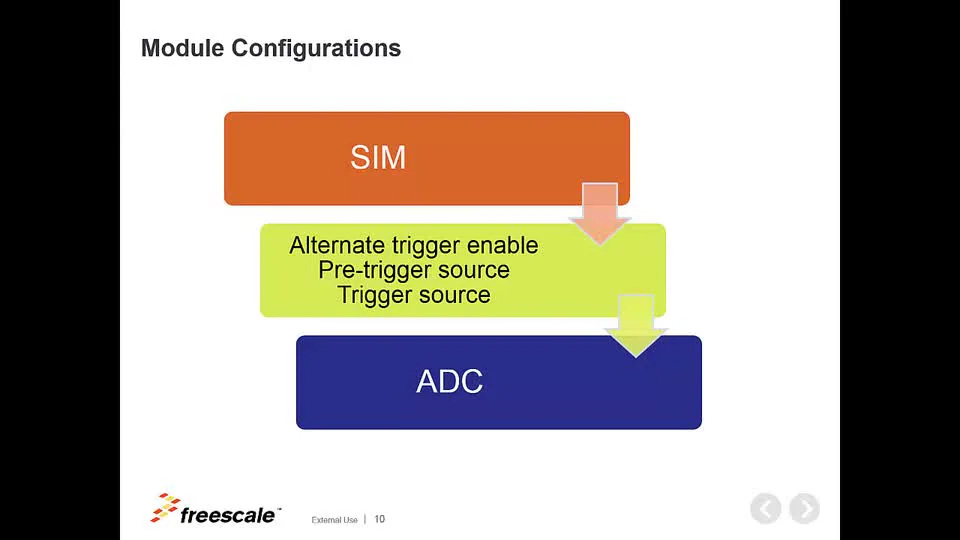

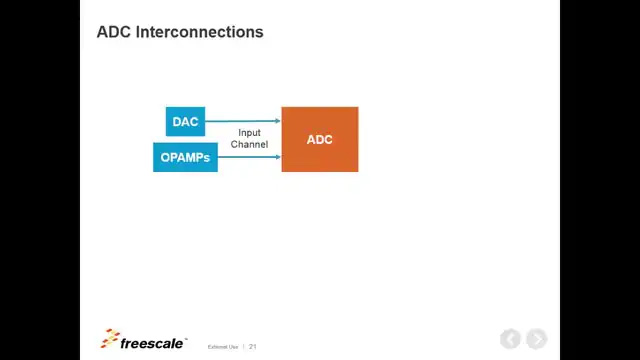

两个可配置分辨率的高速16位ADC。单输出或差分输出模式运行，可提高噪声抑制水平。利用可编程延迟模块触发功能可实现500 ns的转换时间
一个12位DAC可以产生模拟波形，适用于音频应用
3个高速比较器，通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过流保护
两个64级可编程增益放大器，适用于小幅度信号转换
模拟参考电压可为模拟模块、ADC和DAC提供精确的参考值，代替外部参考电压，降低系统成本
性能

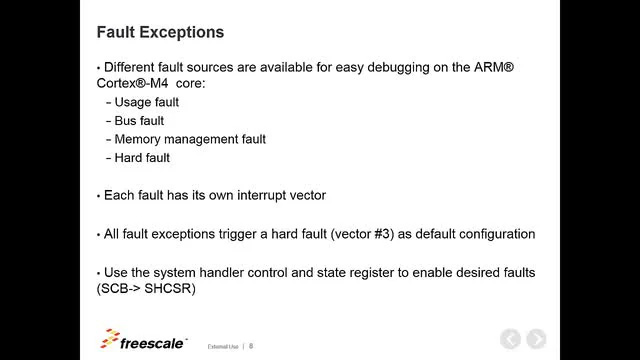

Arm Cortex-M4内核 + DSP
72 MHz、单周期MAC、单指令多数据(SIMD)扩展
多达16通道的DMA用于外设和存储器，可以降低CPU负载，实现更快的系统吞吐
交叉开关支持并发多主设备总线访问，增加总线带宽
独立的闪存Bank可以并发执行代码和固件更新，既不会影响性能，也无需复杂的编码例程
定时和控制
FlexTimer，共有8个通道。硬件死区时间插入和正交解码，用于电机控制
载波调制定时器，用于在遥控应用中生成红外线波形
4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
人机接口
带有多达16路输入的硬件触摸传感接口。可在所有低功耗模式下运行(启用时只增加极小的电流)。通过硬件实现避免了软件轮询方法。高灵敏度，允许使用厚达5毫米厚度的贴膜
灵活的低功率LCD控制器，最高支持288个段(36x8 或 40x4)。LCD闪烁模式能够在低功耗模式下支持低平均功率。段故障检测可防止错误的读数，并降低LCD测试成本。前板/背板重新分配实现了引脚布局灵活性，使PCB设计更轻松，可以通过固件更改LCD配置，无需重新处理硬件。支持多种3V和5V LCD面板规格，比与之竞争的控制器的段(引脚)数更少，不需要外部组件。未使用的LCD引脚可以配置为其它通用IO功能
数据连接与通信
5 个支持IrDA的UART，其中一个UART支持ISO7816智能卡。支持各种数据大小、格式和传输/接收设置，满足多种工业通信协议
IC间音频传输(I2S)串行接口，用于接入音频系统
一个CAN模块，适用于工业网络桥接
多达两个DSPI和两个I2C
可靠性、安全性和安防
循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
如果发生看门狗事件，外部看门狗监控器可将输出引脚置于安全状态外部组件
本产品包含在恩智浦产品长期供货计划中，自推出后至少保证10年供货。
外部外设支持
FlexBus外部总线接口为存储器以及图形显示器这样的外设提供接口选择。最多可支持6个片选信号和2GB可寻址空间
应用
工业控制
心脏监测仪
水表
燃气表
生命体征监测仪
电表
空调(AC)
能源网关
智能家居
家庭控制面板
