Kinetis® K22-100 MHz，高性价比，全速USB微控制器(MCU)，基于ARM® Cortex®-M4内核
产品详情
框图

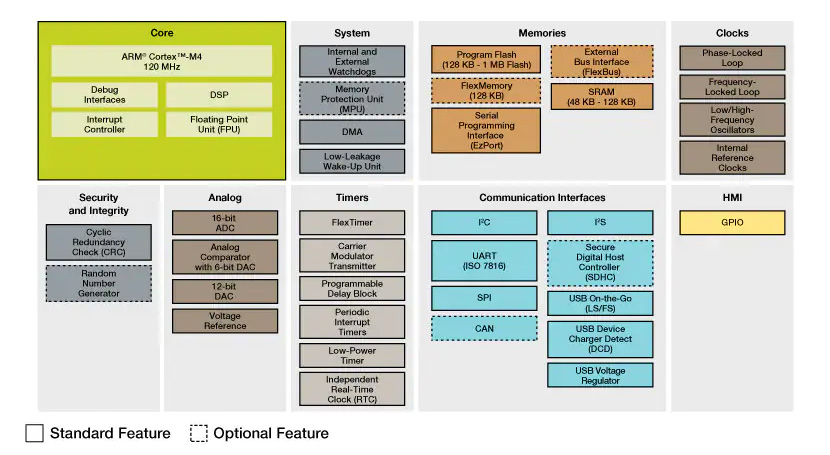

Kinetis K22 MCU Family Block Diagram
特征
超低功耗
运行功耗低至200 µA/MHz
灵活的低功耗模式，提供电源和时钟门控，可以实现最佳的外设活动和恢复时间
低至2.1 µA的静态功耗，支持完整状态保持和4 µs唤醒。静态功耗可低至250 nA。
低功耗定时器支持系统在低功耗状态下持续运行
性能
100 MHz ARM Cortex-M4内核，带DSP指令，性能可达1.25 Dhrystone MIPS / MHz
存储器与存储器接口
128 KB的嵌入式闪存和24 KB RAM
串行编程接口(EzPort)
系统外设
灵活的低功耗模式，支持多个唤醒源
4通道DMA控制器
独立外部和软件看门狗监控器
时钟
两个晶体振荡器：32 kHz (RTC)和32-40 kHz或3-32 MHz
3个内部振荡器：32 kHz，4 MHz和48 MHz
多用途时钟生成器，带FLL
安全与完整性模块
硬件CRC模块
每个芯片具有128位的唯一识别(ID)号
闪存访问控制，用于保护专有软件
人机接口
多达67个通用I/O (GPIO)
模拟模块
两个16位SAR ADC
1个12位DAC
两个模拟比较器(CMP)，带6位DAC
精确的内部参考电压
通信接口
USB全速/低速On-the-Go控制器，带片上收发器
两个SPI模块
3个UART模块和1个低功耗UART
两个I²C：最大总线负载时支持高达1 Mbit/s的运行速率
I²C模块
定时器
1个8通道电机控制/通用/PWM定时器
两个双通道通用定时器，带正交解码功能
周期中断定时器
16位低功耗定时器
实时时钟，带独立电源域
可编程延迟模块
工作特性
电压范围：1.71至3.6 V
闪存写入电压范围：1.71至3.6 V
温度范围(环境)：-40至105°C
应用
可穿戴产品
工业控制
智慧城市
智能家居
汽车电子
相关附件
文档
简介
Kinetis K2x系列MCU简介亮点
PDF 版本 0 214.6 KB KINK2XFS 中文, 英语
选型指南
Selector Guide: High-performance Kinetis K Series MCUs亮点
PDF 版本 1 May 2, 2018 2.7 MB KINETISKMCUSELGD 英语
设计
符号和尺寸
Kinetis® Symbols, Footprints and Models
INTERNAL 版本 1.0 Nov 27, 2017 1 KB CAD-SYMBOLFOOTPRINTS
计算器
Kinetis® Power Estimation Tool
硬件
评估/开发板与系统
Kinetis® K22 Tower® System Module亮点
TWR-K22F120M
评估/开发板与系统

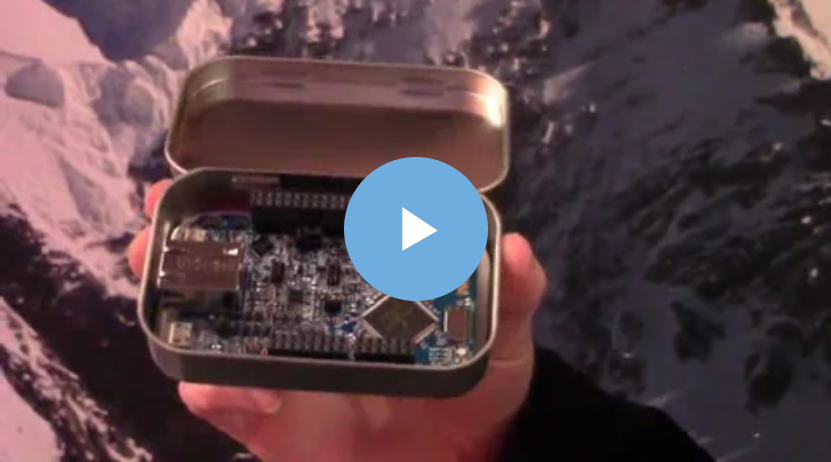

面向Kinetis® K22 MCU的恩智浦Freedom开发平台亮点
FRDM-K22F
软件
BSP、驱动程序和中间件
MCUXpresso软件开发套件(SDK)亮点
BSP、驱动程序和中间件
MCUXpresso配置工具 - 引脚、时钟、外设亮点
工程服务
INDEPENDENT DESIGN HOUSE (IDH)
Hardware Engineering Services
By Dornerworks Ltd. Gold HQ:Grand Rapids, 美国 支持地区: 美洲
INDEPENDENT DESIGN HOUSE (IDH)
硬件/软件工程服务
By Firstview Consultants Gold HQ:Round Rock, 美国 支持地区: 亚洲, 美洲
