Kinetis® K24-120 MHz，全速USB，256KB SRAM微控制器(MCU)，基于ARM® Cortex®-M4内核
产品详情

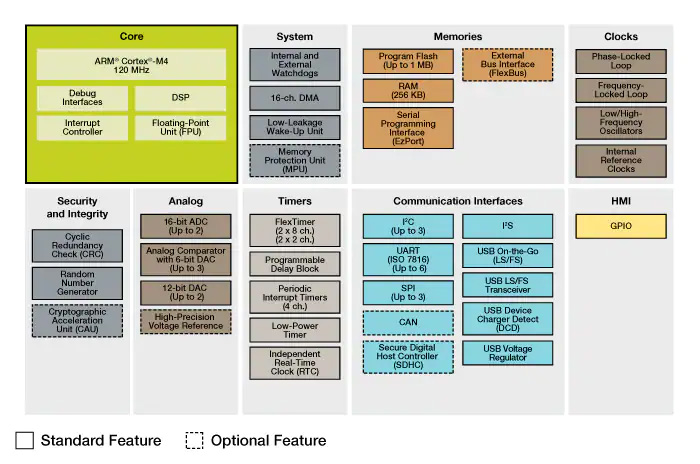

框图
Kinetis K24 MCU Family Block Diagram
特征
超低功耗
灵活的低功耗模式，提供电源和时钟门控，可以实现最佳的外设活动和恢复时间。停止电流<340 nA，运行电流为250 µA/MHz，停止模式唤醒时间为4.5 µs
工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
低漏电唤醒单元，带有多达7个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
低功耗定时器支持系统在低功耗状态下持续运行
闪存和SRAM
高达1 MB的闪存。支持快速访问，具备高可靠性，提供4级安全保护
256 KB SRAM
混合信号功能

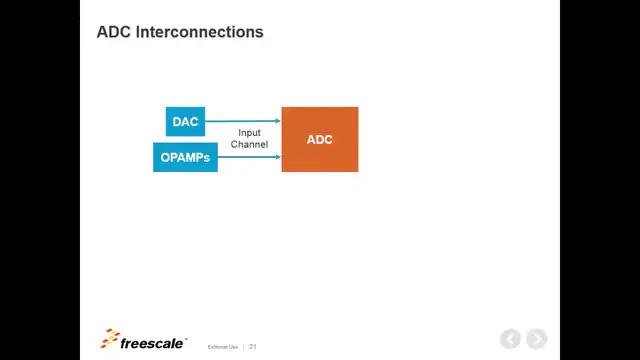

两个分辨率可配置的高速16位模数转换器(ADC)。单输出或差分输出模式运行，可提高噪声抑制水平。利用可编程延迟模块触发功能可实现500 ns的转换时间
两个12位数模转换器(DAC)，可以为音频应用生成模拟波形
3个高速比较器，通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过流保护
模拟参考电压可为模拟模块、ADC和DAC提供精确的参考值，代替外部参考电压，降低系统成本
性能
ARM Cortex-M4内核+ DSP。120 MHz，单周期MAC，单指令多数据(SIMD)扩展，单精度浮点运算单元
外设和存储器用的多达16通道的DMA，使CPU负载更低，系统吞吐更快
交叉开关支持并发多主设备总线访问，增加总线带宽
独立的闪存Bank可以并发执行代码和固件更新，既不会影响性能，也无需复杂的编码例程
定时和控制
多达4个FlexTimer，总计20个通道。硬件死区时间插入和正交解码，用于电机控制
载波调制定时器，用于在遥控应用中生成红外线波形
4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
人机接口(HMI)
支持引脚中断的通用IO
数据连接与通信
USB 2.0 OTG (全速)，带USB收发器。带嵌入式48 MHz振荡器的智能式设计，可采用USB无晶振系统设计。设备充电检测优化了便携式USB设备的充电电流/时间，延长了电池使用时间。低压稳压器可通过5 V输入为外部组件提供高达120 mA，3.3 V的片外供电
多达6个支持IrDA的UART，其中一个UART有ISO7816智能卡支持。支持各种数据大小、格式和传输/接收设置，满足多种工业通信协议
IC间音频传输(I2S)串行接口，用于接入音频系统
CAN模块，适用于工业网络桥接
3个DSPI，3个I2C
可靠性、安全性和安防
存储器保护单元可为交叉开关上的所有主设备提供存储器保护，提高软件可靠性
循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
如果发生看门狗事件，外部看门狗监控器可将输出引脚置于安全状态外部组件
应用
可穿戴产品
工业控制
智慧城市
相关附件
文档
简介
Kinetis K2x系列MCU简介亮点
PDF 版本0 214.6KB KINK2XFS 中文, 英语
选型指南
Selector Guide: High-performance Kinetis K Series MCUs亮点
PDF 版本1 May 2,2018 2.7MB KINETISKMCUSELGD 英语
设计
模型
K64-K63-K24-IBIS Model
ZIP 版本1.0 Jan 11,2017 335.0KB K64-K63-K24-IBIS
模型
K24F256_IBIS Model
ZIP 版本1.0 Jan 11,2017 229.3KB K24F256_IBIS
硬件
评估/开发板与系统
Kinetis® K24 120 MHz MCU Tower® System Module亮点
TWR-K24F120M
评估/开发板与系统
Kinetis® K64 MCU Tower System Module亮点
TWR-K64F120M

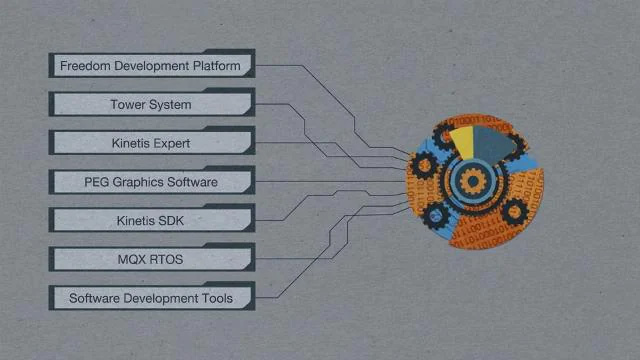

软件
IDE与构建工具
Kinetis® Design Studio Integrated Development Environment (IDE)亮点
BSP、驱动程序和中间件
MCUXpresso软件开发套件(SDK)
