Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核
产品详情

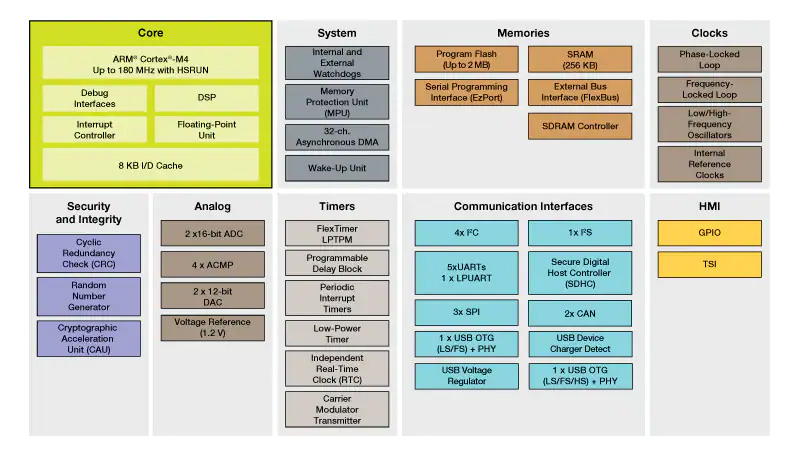

框图
Kinetis K26 MCU Family Block Diagram
特征
性能
基于ARM® Cortex®-M4F内核构建，运行频率为180 MHz，带单精度浮点单元和8KB缓存。
多达32通道的DMA用于外设和存储器，可以降低CPU负载，实现更快的系统吞吐，并在停止模式提供异步支持。
交叉开关支持并发多主设备总线访问，增加总线带宽
独立的闪存Bank可以并发执行代码和固件更新，既不会影响性能，也无需复杂的编码例程
超低功耗
灵活的低功耗模式，提供电源和时钟门控，可以实现最佳的外设活动和恢复时间。运行功耗降至250 µA/MHz，静态功耗降至9.0 µA，支持全状态保留，不到6 µS即可唤醒。静态功耗可低至250 nA(VLLS0)。
工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
低漏电唤醒单元，带有多达7个内置模块和20个引脚，可作为低漏电停止(LLS)模式和超低漏电停止(VLLS)模式的唤醒源
低功耗定时器支持系统在低功耗状态下持续运行
存储器
高达2 MB闪存。支持快速访问，具备高可靠性，提供4级安全保护
256 KB SRAM
混合信号功能
两个分辨率可配置的高速16位模数转换器(ADC)。
两个12位数模转换器(DAC)，可以为音频应用生成模拟波形
4个高速比较器，可通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过流保护
模拟参考电压可为模拟模块、ADC和DAC提供精确的参考值，代替外部参考电压，降低系统成本
定时和控制
最多两个16位低功耗PWM定时器模块，两个8通道电机控制/通用/ PWM定时器和两个两路四解码器/通用定时器
16位低功耗定时器，以及4个32位周期中断定时器
载波调制定时器，用于在遥控应用中生成红外线波形
4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
人机接口(HMI)
带有多达16路输入的硬件触摸传感接口。可在所有低功耗模式下运行(启用时只增加极小的电流)。通过硬件实现避免了软件轮询方法。高灵敏度，允许使用厚达5毫米厚度的贴膜
数据连接与通信
双USB，通过集成式HS收发器支持高速(HS)，通过集成式FS收发器支持全速(FS)。带嵌入式48 MHz振荡器的智能式设计，可采用FS USB无晶振系统设计。
一个低功率UART(LPUART)，以及5个标准的UART，带ISO7816智能卡支持。
IC间音频传输(I2S)串行接口，用于接入音频系统
两个CAN模块，适用于工业网络桥接
3个SPI和4个I2C
可靠性、安全性和安防
存储器保护单元可为交叉开关上的所有主设备提供存储器保护，提高软件可靠性
循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
如果发生看门狗事件，外部看门狗监控器可将输出引脚置于安全状态外部组件
系统安全性，支持硬件加密和随机数发生器和实时时钟
应用
可穿戴产品
工业控制
智慧城市
相关附件
文档
简介
Kinetis K6x：带有以太网和USB的Cortex-M4(F) MCU亮点
PDF 版本0 521.3KB KINK6XFS 中文,英语
选型指南
Selector Guide: High-performance Kinetis K Series MCUs亮点
PDF 版本1 May 2,2018 2.7MB KINETISKMCUSELGD 英语
设计
符号和尺寸
Kinetis® Symbols, Footprints and Models
INTERNAL 版本1.0 Nov 27,2017 1KB CAD-SYMBOLFOOTPRINTS
硬件
评估/开发板与系统
面向Kinetis K26、K65、和K66 MCU的Kinetis K65 MCU塔式系统模块亮点
TWR-K65F180M
仿真器、探测器和编程器
Universal Multilink开发接口
UMultilink
软件
BSP、驱动程序和中间件

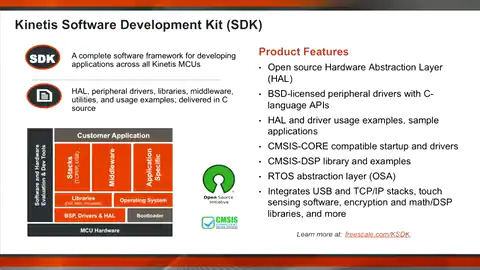

MCUXpresso软件开发套件(SDK)亮点
