Kinetis® K27-150 MHz, 2x USB, 2MB闪存, 基于Arm® Cortex®-M4内核的1MB SRAM微控制器(MCU)
产品详情
框图

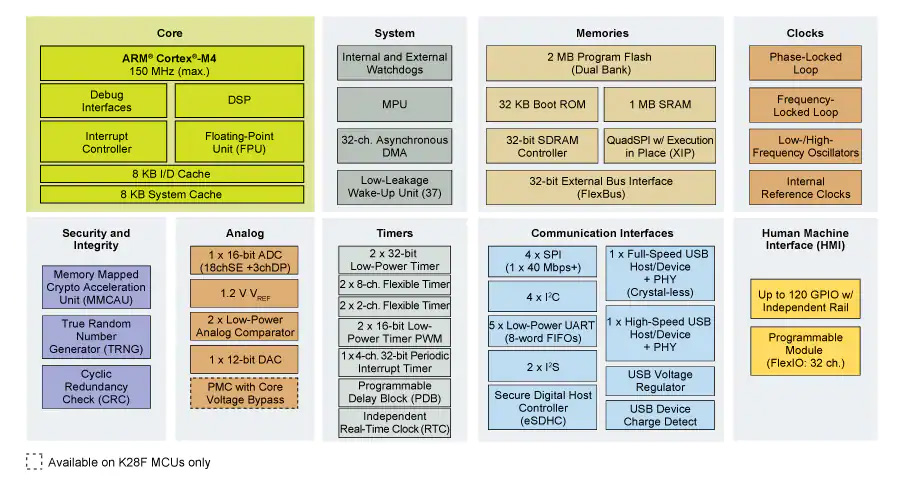

Kinetis K27/K28 USB MCUs Block Diagram
特征
性能
150 MHz(最大值)的ARM Cortex-M4，提供DSP指令和单精度浮点单元(FPU)
32通道DMA，在停止模式提供异步支持
交叉开关支持并发多主设备总线访问，增加总线带宽
超低功耗
120Mhz时的活跃运行功耗：从内部闪存运行时小于302 µA/MHz (TYP)(@25C)
低至11 µA的静态功耗，支持1 MB SRAM完整保持并小于6 µS的唤醒。
静态功耗可低至250 nA(VLLS0)
存储器
2 MB双bank嵌入式程序闪存
1 MB的SRAM
8 KB I/D缓存 + 8 KB系统缓存
32位SDRAM控制器
四路SPI接口，提供芯片内执行(XIP)功能
混合信号功能
16位SAR ADC：高达18通道单端/3通道差分转换器
12位DAC
两个模拟比较器(CMP)，内含一个6位DAC和可编程参考输入
1.2V模拟参考电压
定时和控制
一个4通道周期中断定时器
两个16位低功耗定时器PWM模块
两个8通道电机控制/通用/PWM定时器
两个两通道正交解码器/通用定时器
实时时钟，带独立3.6 V电源域
可编程延迟模块
人机接口(HMI)
32通道可编程模块(FlexIO)，可模拟各种串行、并行或自定义接口
连接与通信
双USB控制器：高速(HS)，带集成HS PHY +无晶振全速(FS)操作
5个低功耗UART (LPUART)模块
适合音频系统接口的两个I2S模块和四个I2C模块
4个SPI模块(一个支持高达40 Mbps的频率)
32通道可编程模块(FlexIO)，可模拟各种串行、并行或自定义接口
安全数字主机控制器(SDHC)
可靠性、安全性和安防
循环冗余校验(CRC)引擎可验证存储器内容和通信数据，提高系统可靠性
真正的随机数生成器(TRNG)
内存映射加密加速单元(MMCAU)：DES、3DES、AES、MD5、SHA-1和SHA-256
应用
可穿戴产品
工业控制
相关附件
文档
数据手册
MK27FN2M0AVMI15: 150MHz Cortex-M4F 2MB Flash (169 BGA)
PDF 版本0 Sep 11,2017 1.0MB K27P169M150SF5V2 英语
数据手册
MK27FN2M0VMI15: 150MHz Cortex-M4F 2MB Flash (169 BGA)
PDF 版本1 Mar 21,2017 1.0MB K27P169M150SF5 英语
设计
符号和尺寸
Kinetis® Symbols, Footprints and Models
INTERNAL 版本1.0 Nov 27,2017 1KB CAD-SYMBOLFOOTPRINTS
计算器
Kinetis® Power Estimation Tool
硬件
评估/开发板与系统
面向Kinetis® K27和K28 MCU的恩智浦Freedom开发板亮点
FRDM-K28F
仿真器、探测器和编程器
Universal Multilink开发接口
UMultilink
软件
BSP、驱动程序和中间件

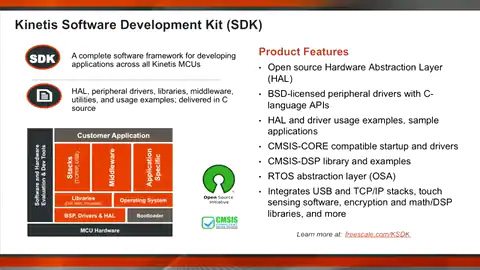

MCUXpresso软件开发套件(SDK)亮点
BSP、驱动程序和中间件
MCUXpresso配置工具 - 引脚、时钟、外设亮点
工程服务
INDEPENDENT DESIGN HOUSE (IDH)
硬件/软件工程服务
By Firstview Consultants Gold HQ: Round Rock, 美国 支持地区: 亚洲, 美洲
INDEPENDENT DESIGN HOUSE (IDH)
Wireless Connectivity
By VOLANSYS Gold HQ: Santa Clara, 美国 支持地区: 亚洲, 美洲
