Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
产品详情

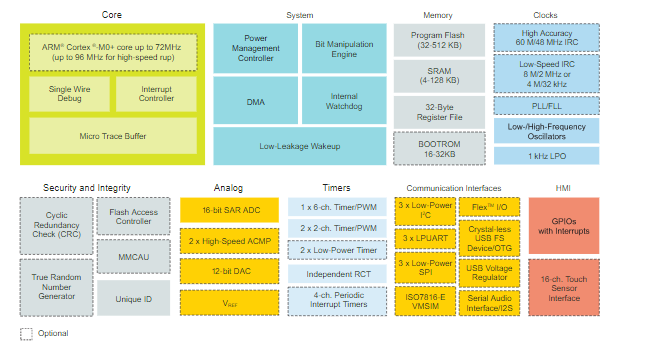

框图
Kinetis L系列KL2x MCU
功能
存储器
带64字节缓存的256 KB闪存，高达32 KB RAM
安全电路可防止对RAM和闪存内容的非法访问
16 KB ROM和内置引导加载程序，可简化MCU编程工作，支持轻松升级闪存
性能
Arm® Cortex®-M0+内核，在整个工作电压和温度范围(-40ºC至+105ºC)内，可提供48 MHz的内核频率
位操作引擎，用于改善外设模块的位处理
Thumb指令集将高代码密度和32位性能结合在一起
多达4通道外设和存储器用DMA，使CPU负载更低，系统吞吐更快
时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用
混合信号
16位ADC，可配置分辨率、采样时间和转换速度/功率
内置温度传感器
带内置6位DAC的高速比较器
支持DMA的12位DAC
1.2 V和2.1 V参考电压(Vref)
定时和控制
两个6通道和1个2通道16位低功耗定时器PWM模块，支持DMA
两通道32位周期中断定时器为RTOS任务调度程序提供时基，或为ADC转换提供触发信号源
低功耗定时器能够在除VLLS0外的所有功耗模式下运行
带日历的实时实钟
人机接口
段式LCD接口
电容式触摸传感输入支持16个外部电极和DMA数据传输
通用IO带引脚中断支持、DMA请求功能及其他引脚控制选项
连接与通信
USB 2.0 OTG (全速)，带集成USB低压稳压器，可提供120 mA，3.3 V的片外电源，为5 V输入的外部组件供电；或USB 2.0设备(全速)，带时钟恢复功能，无需外部晶振
FlexIO支持通用或自定义串行外设仿真
高精度内部参考时钟，用于支持高性能通信
3个支持DMA的I2C，速率高达1 Mbps，兼容SMBus V2功能
3个支持DMA的LPUART
3个支持DMA的SPI
I²S模块，面向音频应用
FlexIO模块支持丰富的协议，包括UART、I²C、SPI、I²S、PWM波形生成
智能卡接口VMSIM (ISO7816-E)
超低功耗
新一代32位Cortex®-M0+内核：与最接近的8/16位架构相比，CoreMark/mA能效得分高两倍

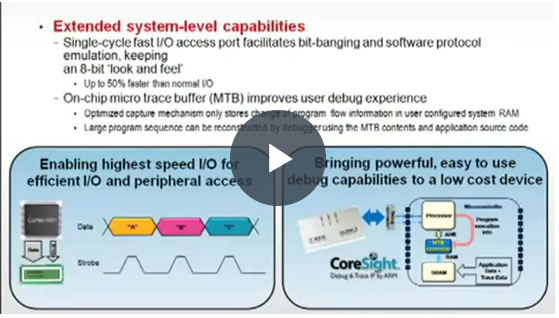

单周期快速I/O端口访问有利于位拆裂(bit banging)和软件协议仿真，保持了8位器件的“使用体验”
多个灵活的低功率模式，包括新的计算模式，这个功能通过使外设处于异步停止模式，降低了动态功耗
LPUART、SPI、I²C、ADC、DAC、LP定时器和DMA支持低功耗模式运行，无需唤醒内核
应用
智慧城市
工业控制
智能家居
汽车电子
移动设备
