Kinetis K10-50 MHz，混合信号集成微控制器(MCU)，基于ARM® Cortex®-M4内核
产品详情

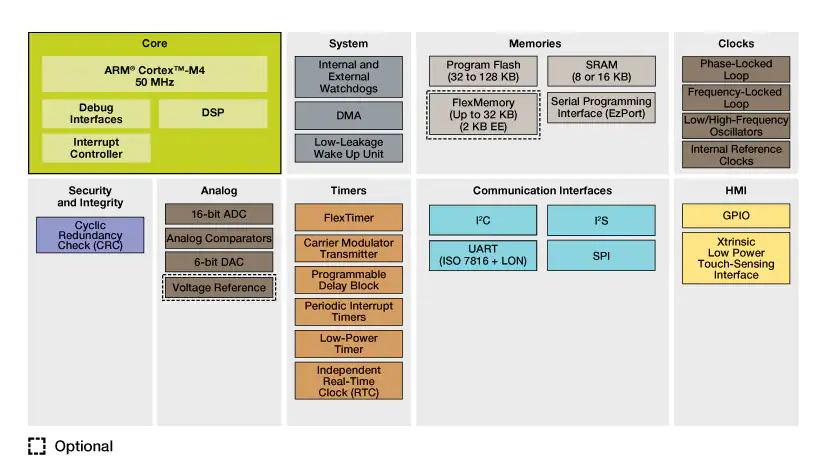

框图
Kinetis K10 Entry Level Baseline MCUs Block Diagram
特征
超低功耗
11种低功耗模式，提供电源和时钟门控电路，可以获得最佳的外设操作和恢复时间。停止电流<190 nA (VLLS0)，运行电流<270 uA/MHz，停止模式唤醒时间4 µs
工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
低漏电唤醒单元，带有多达8个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
低功耗定时器支持系统在低功耗状态下持续运行
闪存、SRAM和FlexMemory
32 KB-128 KB闪存。快速访问、高可靠性，提供4级安全保护
可达16 KB的SRAM
FlexMemory：2 KB用户可分段的字节写入/擦除EEPROM，适用于数据表/系统数据。可擦写10M次以上的EEPROM和写入时间仅70微秒的闪存(出现电力故障时不会发生数据丢失或损坏)。无需用户或系统干预便可完成编程和擦除功能，工作电压降至1.71V时仍可完全工作。此外，32 KB的FlexNVM还用于额外程序代码、数据或EEPROM备份
混合信号功能
高速16位ADC，分辨率可配置。单输出或差分输出模式运行，可提高噪声抑制水平。利用可编程延迟模块触发功能可实现500 ns的转换时间
两个高速比较器，通过将脉宽调制(PWM)置于安全状态，提供快速准确的电机过电流保护
可选模拟参考电压可为模拟模块提供精确的参考值，代替外部参考电压，降低系统成本
性能
50 MHz ARM Cortex-M4内核，带有DSP指令集、单周期MAC和单指令多数据(SIMD)扩展。
多达4通道的DMA用于外设和存储器，可以降低CPU负载，实现更快的系统吞吐
交叉开关支持并发多主设备总线访问，增加总线带宽
独立的闪存Bank可以并发执行代码和固件更新，既不会影响性能，也无需复杂的编码例程
定时和控制
两个FlexTimer，共有10个通道。硬件死区时间插入和正交解码，用于电机控制
载波调制定时器，用于在遥控应用中生成红外线波形
4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
人机接口
带有多达16路输入的硬件触摸传感接口。可在低功耗模式下运行(启用时只增加极小的电流)。通过硬件实现避免了软件轮询方法。高灵敏度，允许使用厚达5毫米厚度的贴膜
数据连接和通信
多达3个UART。一个UART支持带流量控制功能的RS232、RS485、ISO7816和IrDA。其他两个UART支持带流量控制功能的RS232和RS485
一个IC间音频传输(I2S)串行接口，用于接入音频系统
一个DSPI和一个I2C
可靠性、安全性和安防
存储器保护单元可为交叉开关上的所有主设备提供存储器保护，提高软件可靠性
循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
如果发生看门狗事件，外部看门狗监控器可将输出引脚置于安全状态外部组件
本产品包含在恩智浦产品长期供货计划中，自推出后至少保证10年供货。
应用
可穿戴产品
工业控制
相关附件
文档
简介
Kinetis K1x MCU Family - Fact Sheet
PDF 版本 9 Mar 10, 2014 222.2 KB KNTSK1XFMLYFS 英语
快速参考指南
Kinetis外设模块演示软件
PDF 版本 3 May 30, 2014 2.7 MB KQRUG 中文, 英语
参考手册
Kinetis K10: 50MHz Cortex-M4 up to 128KB Flash (32 pin)
PDF 版本 4 May 4, 2012 2.1 MB K10P32M50SF0 英语 适用产品
参考手册
Kinetis K10: 50MHz Cortex-M4 up to 128KB Flash (64 pin)
PDF 版本 4 May 4, 2012 2.1 MB K10P64M50SF0 英语 适用产品
参考手册
Kinetis K10: 50MHz Cortex-M4 up to 128KB Flash (48 pin)
PDF 版本 4 May 4, 2012 2.1 MB K10P48M50SF0 英语 适用产品 参考手册
Kinetis K10: 50MHz Cortex-M4 up to 128KB Flash (48 pin)
PDF 版本 2 Feb 15, 2012 13.5 MB K10P48M50SF0RM 英语 适用产品 参考手册
Kinetis K10: 50MHz Cortex-M4 up to 128KB Flash (64 pin)
PDF 版本 2 Feb 14, 2012 13.6 MB K10P64M50SF0RM 英语 适用产品
应用说明
Implementing in-software flash programming on Kinetis MCUs
PDF 版本 0 Apr 17, 2013 260.0 KB AN4695 英语
应用说明
PWM synchronization using Kinetis Flextimers
PDF 版本 0 Aug 2, 2012 1.3 MB AN4560 英语
应用说明
Kinetis K和L系列MCU的生产用Flash编程最佳做法
PDF 版本 1 215.3 KB AN4835 中文, 英语
应用说明
NAND Flash Controller module for Kinetis® K / MCF5441x
PDF 版本 0 Sep 2, 2011 248.7 KB AN4348 英语
应用说明
面向计量应用的基于FFT的算法 - 应用笔记
PDF 版本 4 642.7 KB AN4255 中文, 英语
应用说明
Features of the FlexTimer Module
PDF 版本 0 Jun 22, 2015 1.6 MB AN5142 英语
应用说明
Writing Touch Sensing Software Using TSI Module
PDF 版本 0 Jul 12, 2011 341.5 KB AN4330 英语
应用说明
Kinetis® KwikStik-based EzPort programmer
PDF 版本 0 Dec 1, 2011 2.5 MB AN4406 英语 相关文件: AN4406SW
应用说明
Audio player on KwikStik
PDF 版本 0 Jan 21, 2014 407.6 KB AN4523 英语 相关文件: AN4523SW
应用说明
使用Kinetis DMA和通用IO仿真定时器功能
PDF 版本 0 866.8 KB AN4419 中文, 英语
应用说明
BLDC Sensorless Algorithm Tuning
PDF 版本 0 Oct 11, 2012 1.4 MB AN4597 英语
应用说明
MQX Board Support Package (BSP) - Porting Guide on KEIL
PDF 版本 0 Oct 31, 2012 1.6 MB AN4626 英语 相关文件: AN4626SW
应用说明
带霍尔效应传感器的BLDC电机控制 - Kinetis MCU
PDF 版本 0 796.7 KB AN4376 中文, 英语
应用说明
采用TWR-LCD电路板显示eGUI
PDF 版本 0 1.7 MB AN4452 中文, 英语
数据手册
Using USB2SER DLL in C# Projects
PDF 版本 1 Jul 20, 2011 543.4 KB AN4314 英语 相关文件: AN4314SW
应用说明
Using Kinetis Security and Flash Protection Features
PDF 版本 1 Jun 17, 2012 236.6 KB AN4507 英语
应用说明
PMSM electrical parameters measurement
PDF 版本 0 Apr 23, 2013 2.4 MB AN4680 英语
应用说明
迁移指南：Kinetis K 100MHz版本1.x到120MHz
PDF 版本 1.0 2.5 MB AN4526 中文, 英语
应用说明
开发人员的串行引导加载程序
PDF 版本 13 1.8 MB AN2295 中文, 英语
应用说明
在ColdFire+和Kinetis上使用内部集成电路
PDF 版本 0 2.1 MB AN4342 中文, 英语
应用说明
在Kinetis K系列上使用DMA模拟ADC灵活扫描模式
PDF 版本 0 234.0 KB AN4590 中文, 英语
应用说明
SAR ADC测量操作手册
PDF 版本 1 862.1 KB AN4373 中文, 英语
应用说明
Tips using PDB in motor control applications on Kinetis
PDF 版本 0 Dec 18, 2013 478.1 KB AN4822 英语
应用说明
AN3863, Designing Touch Sensing Electrodes - Application Notes
PDF 版本 4 Jul 20, 2011 804.9 KB AN3863 英语
应用说明
Kinetis和ColdFire+ MCU功耗管理
PDF 版本 2 1.9 MB AN4503 中文, 英语
应用说明
An I2S application on Kinetis
PDF 版本 0 Sep 1, 2013 265.8 KB AN4800 英语 相关文件: AN4800SW
应用说明软件
Software files for Application Note AN4523
ZIP 版本 0 Jan 21, 2014 43.0 KB AN4523SW 英语
应用说明软件
Software files for Application Note AN4652
ZIP 版本 0 Jan 7, 2013 12.2 KB AN4652SW 英语
应用说明软件
Software files for Application Note AN4419
ZIP 版本 0 Sep 27, 2012 9.0 MB AN4419SW 英语
应用说明软件
Software files for Application Note AN4533
ZIP 版本 0 Jun 17, 2012 4.9 MB AN4533SW 英语
手册
Beyond Bits第5期
PDF 版本 4 7.1 MB BR8BITBYNDBITS5 中文, 英语
勘误表
Mask Set Errata for Mask 5N96B
PDF 版本 21 APR 2017May 28, 2017 282.4 KB KINETIS_K_5N96B 英语
勘误表
Errata Mask 4N96B for Kinetis® MCUs
PDF 版本 29 JUL 2016 Aug 22, 2016 335.7 KB KINETIS_4N96B 英语
勘误表
Errata Mask 3N96B for Kinetis® MCUs
PDF 版本 29 JUL 2016 Aug 22, 2016 325.4 KB KINETIS_3N96B 英语
勘误表
Errata Mask 1N96B for Kinetis® MCUs
PDF 版本 29 JUL 2016 Aug 22, 2016 338.9 KB KINETIS_1N96B 英语
选型指南
Selector Guide: High-performance Kinetis K Series MCUs
PDF 版本 1 May 2, 2018 2.7 MB KINETISKMCUSELGD 英语
数据手册
Kinetis K10: 120MHz Cortex-M4F 1MB Flash (144pin)
PDF 版本 7 Mar 26, 2018 1.3 MB K10P144M120SF3 英语 适用产品
应用说明
Implementing in-software flash programming on Kinetis MCUs
PDF 版本 0 Apr 17, 2013 260.0 KB AN4695 英语
支持信息
Touch Sensing Software 2.5 Beta Release notes
PDF 版本 2.5 Nov 8, 2010 232.4 KB TSS_RELEASE_NOTES 英语
选型指南
Selector Guide: High-performance Kinetis K Series MCUs
PDF 版本 1 May 2, 2018 2.7 MB KINETISKMCUSELGD 英语
应用说明
关于Kinetis K系列16位ADC PGA的分析
PDF 版本 0 459.4 KB AN4568 中文, 英语
应用说明
Connecting Kinetis MCU with CMOS sensor interface through GPIO
PDF 版本 0 May 30, 2013 457.0 KB AN4627 英语
应用说明
采用MQX RTOS实现Kinetis® MCU的低功耗管理
PDF 版本 0 303.6 KB AN4447 中文, 英语
应用说明
Configuring the FlexTimer for position and speed measurement
PDF 版本 0 Dec 5, 2011 382.6 KB AN4381 英语
应用说明
Using DSPI as Follower on MQX RTOS (v3.8)
PDF 版本 0 Aug 29, 2013 245.7 KB AN4791 英语
应用说明
利用Kinetis微控制器的闪存交换功能实现稳健的在线固件更新
PDF 版本 0 1.2 MB AN4533 中文, 英语
应用说明
Freescale Embedded Software and Motor Control libraries
PDF 版本 0 Sep 14, 2012 246.8 KB AN4611 英语
应用说明
FlexTimer and ADC synchronization for Field-Oriented-Control
PDF 版本 0 Nov 22, 2011 792.7 KB AN4410 英语
应用说明
利用Kinetis KV10实现适用于风扇的PMSM无传感器磁场定向控制 (FOC)
PDF 版本 0 3.0 MB AN4935 中文, 英语
应用说明
基于中断和阻塞机制的MQX I2C驱动程序
PDF 版本 0 526.4 KB AN4652 中文, 英语
应用说明
Deep-dive: Water Tolerance Feature in Touch-Sensing Software Library
PDF 版本 0 Sep 10, 2013 387.0 KB AN4781 英语
应用说明
Integrating a Processor Expert driver (LDD) into a non-PEx project
PDF 版本 0 Aug 14, 2013 2.2 MB AN4769 英语
应用说明
优化Kinetis K系列MCU的性能
PDF 版本 13 19.8 KB AN4745 中文, 英语
快速参考指南
Kinetis外设模块演示软件
PDF 版本 3 May 30, 2014 2.7 MB KQRUG 中文, 英语
应用说明
面向塔式开发平台的电源选项
PDF 版本 0.1 2.7 MB AN4649 中文, 英语
应用说明
将FlexBus接口用于Kinetis微控制器
PDF 版本 0 804.6 KB AN4393 中文, 英语
应用说明
Prototyping with Tower System MCU development board
PDF 版本 0 Nov 11, 2011 390.5 KB AN4390 英语
应用说明
Kinetis MCU上的I2S (片间音频总线)应用
PDF 版本 0 427.4 KB AN4520 中文, 英语
应用说明
在Kinetis® MCU上使用低功耗模式
PDF 版本 0 10.6 MB AN4470 中文, 英语
应用说明
I2C non-blocking communication
PDF 版本 0 Oct 21, 2013 671.4 KB AN4803 英语
应用说明
AN4753: Rational ClearCase Use in CodeWarrior 10.3 – Application Note
PDF 版本 0 May 30, 2013 477.3 KB AN4753 英语
应用说明
将Kinetis FlexMemory作为增强型EEPROM使用
PDF 版本 0 948.8 KB AN4282 中文, 英语
应用说明
Kinetis® K 100MHz Rev 1.x to Rev 2.x Migration Guide
PDF 版本 1 Aug 31, 2012 2.1 MB AN4445 英语
应用说明
Using CMSIS-DSP Algorithms with MQX and Kinetis® MCUs
PDF 版本 0 Mar 20, 2012 691.7 KB AN4489 英语
应用说明
AN4752: FreeMASTER Usage, Serial Driver Implementation – Application Note
PDF 版本 0 May 31, 2013 2.2 MB AN4752 英语
应用说明
Audio Output for Kinetis MCUs using DMA/PWM, DAC or I2S
PDF 版本 0 Feb 13, 2012 521.1 KB AN4369 英语 相关文件: AN4369SW
应用说明软件
Software files for Application Note AN4800
ZIP 版本 0 Sep 1, 2013 241.7 KB AN4800SW 英语
应用说明软件
Software for AN4590
ZIP 版本 0 Sep 19, 2012 8.4 MB AN4590SW 英语
应用说明软件
Associated software for AN4369
ZIP 版本 0 Mar 23, 2012 1.2 MB AN4369SW 英语
手册
基于ARM®技术的嵌入式控制解决方案
PDF 版本 6 4.5 MB NXPARM 中文, 英语
勘误表
Mask Set Errata for Mask 2N36B KINETIS_K_2N36B
PDF 版本 12FEB2015 Feb 27, 2015 221.4 KB KINETIS_K_2N36B 英语 适用产品
勘误表
Mask Set Errata for Mask 1N36B KINETIS_K_1N36B
PDF 版本 12FEB2015 Feb 27, 2015 242.4 KB KINETIS_K_1N36B 英语 适用产品
勘误表
KINETIS_4N22D, Mask Set Errata for Mask 4N22D - Errata
PDF 版本 10 DEC 2013 Dec 10, 2013 154.3 KB KINETIS_4N22D 英语
勘误表
Errata Mask 8N30D for Kinetis® MCUs
PDF 版本 07 AUG 2013 Aug 16, 2013 234.5 KB KINETIS_8N30D 英语
勘误表
Errata Mask 0M33Z for Kinetis® MCUs
PDF 版本 28 MAR 2012 Mar 28, 2012 334.1 KB KINETIS_0M33Z 英语
简介
Kinetis K1x：Cortex-M4(F)基准MCU
PDF 版本 7 363.0 KB KNTSK10FMLYFS 中文, 英语
发行说明
Processor Expert 5.2 Release Notes
TXT 版本 5.2 Sep 12, 2011 24.2 KB PE_5.2_RN 英语
硬件
符号和尺寸
Kinetis® Symbols, Footprints and Models亮点
INTERNAL版本 1.0Nov 27, 20171 KBCAD-SYMBOLFOOTPRINTS
评估/开发板与系统

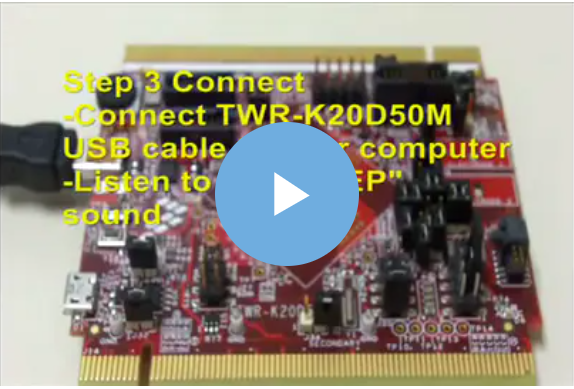

Kinetis K20 50 MHz塔式系统模块
