Kinetis® K12-50 MHz微控制器(MCU)，基于ARM® Cortex®-M4内核，具有优化的特性
产品详情

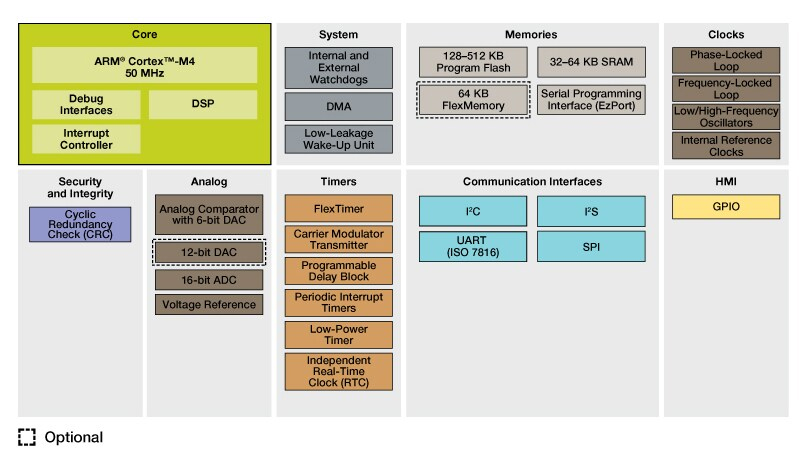

框图
Kinetis K12 50 MHz Baseline MCUs Block Diagram
特征
低功耗
11种低功耗模式，提供电源和时钟门控电路，可以获得最佳的外设操作和恢复时间。停止模式唤醒时间为4 µs。
工作电压降至1.71 V时，仍可实现完整的存储器和模拟操作，延长了电池使用时间
低漏电唤醒单元，带有多达8个内置模块和16个引脚，可作为低漏电停止(LLS)模式/超低漏电停止(VLLS)模式的唤醒源
低功耗定时器支持系统在低功耗状态下持续运行
闪存、SRAM和FlexMemory
128 KB-512 KB闪存。快速访问、高可靠性，提供4级安全保护
64 KB的FlexRAM
FlexMemory
4 KB用户可分段的字节写入/擦除EEPROM，适用于数据表/系统数据。
可擦写10M次以上的EEPROM和写入时间仅100微秒的闪存(出现电力故障时不会发生数据丢失或损坏)。
无需用户或系统干预便可完成编程和擦除功能，工作电压降至1.71V时仍可完全工作。
此外，64 KB的FlexNVM还用于额外程序代码、数据或EEPROM备份。
性能
50 MHz ARM Cortex-M4内核，带有DSP指令集、单周期MAC和单指令多数据(SIMD)扩展。
外设和存储器用的多达16通道的DMA，使CPU负载更低，系统吞吐更快
交叉开关支持并发多主设备总线访问，增加总线带宽
定时和控制
两个FlexTimer，共有10个通道。硬件死区时间插入和正交解码，用于电机控制
载波调制定时器，用于在遥控应用中生成红外线波形
4通道32位周期中断定时器可为实时操作系统任务调度程序提供时基，还可为ADC转换和可编程延迟模块提供触发源
数据连接和通信
多达3个UART。一个UART支持带流量控制功能的RS232、RS485、ISO7816和IrDA。其他两个UART支持带流量控制功能的RS232和RS485
一个IC间音频传输(I²S)串行接口，用于接入音频系统
一个DSPI和一个I²C
可靠性、安全性和安防
循环冗余校验引擎可验证存储器内容和通信数据，提高系统可靠性
时钟独立的COP可防止时钟偏移或代码失控，适用于故障安全型应用(例如，针对家用电器的IEC 60730安全标准)
如果发生看门狗事件，外部看门狗监控器可将输出引脚置于安全状态外部组件
应用
可穿戴设备
工业控制
