Kinetis KM1x-50 MHz，主流精确计量微控制器，基于ARM® Cortex®-M0+内核
产品详情

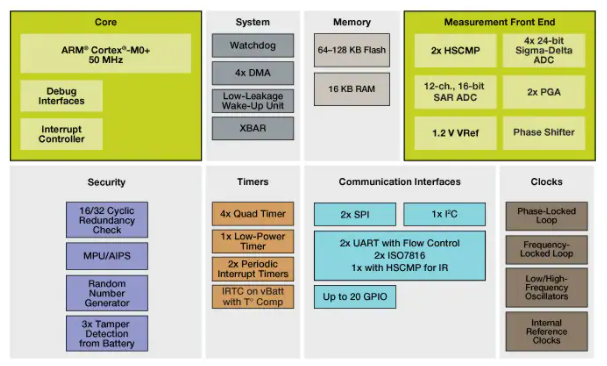

框图
KM1x MCUs Block Diagram
功能
MCU
高性能ARM Cortex-M0内核，内核时钟频率高达50 MHz
128 KB/64 KB单阵列闪存
支持V6-M指令集架构(ISA)，包括所有16位V7-M指令以及一些32位Thumb-2指令
PLL为AFE产生时钟
输入范围：31.25 kHz至39.0625 kHz
输出范围：11.72 MHz至14.65 MHz
FLL生成内核、系统和闪存时钟
输入范围：31.25 kHz至39.0625 kHz
输出范围：20 MHz至50 MHz
灵活的工作模式
两个可调整的内部时钟参考
32 kHz
4 MHz
模拟前端
24位Σ-ΔADC，具有94 dB的SNR
可编程增益放大器，1到32倍增益，温度漂移低
高精度内部参考电压，温度漂移低
安全性
带时间戳的篡改检测
随机数发生器，存储器保护单元
接口
高精度RTC，整个温度范围内达到+5 ppm
4x UART，2x SPI，2x IIC
工作电压和温度范围
电压范围1.71V - 3.6V (不含AFE)
电压范围2.7V - 3.6V (含AFE)
温度范围：-40°C至85°C
应用
工业控制
相关附件
文档
简介
Kinetis KM: 50MHz Cortex-M0+ 64-128KB Flash (44-100pin)
PDF 版本 1 Oct 28, 2014 1.8 MB MKMXXZXXACXX5 英语
选型指南
Kinetis KM: 50 MHz Arm® Cortex®-M0+ 64-128KB Flash (44-100pin)
PDF 版本 2 Feb 5, 2018 6.4 MB MKMXXZXXACXX5RM 英语
数据手册
Kinetis® M Family Single-Phase Design Reference Manual
PDF 版本 0 Oct 15, 2014 3.9 MB DRM142 英语
数据手册
Kinetis-M RTC晶振时钟频率补偿
PDF 版本 0 1.9 MB AN4949 中文 数据手册
AN5189 Exploring the 64-bit Memory Mapped Arithmetic Unit
PDF 版本 1 Oct 2, 2015 878.0 KB AN5189 英语 数据手册
采用MQX RTOS实现Kinetis® MCU的低功耗管理
PDF 版本 0 303.6 KB AN4447 中文, 英语 数据手册
在Σ-Δ ADC上使用FFT
PDF 版本 2 1.0 MB AN4847 中文, 英语 数据手册
Kinetis K和L系列MCU的生产用Flash编程最佳做法
PDF 版本 1 215.3 KB AN4835 中文, 英语 数据手册
Blood Pressure Monitor - Fundamentals and Desig
PDF 版本 1 215.3 KB AN4835 中文, 英语 数据手册
Tuning I2C Timing In Target Mode
PDF 版本 1 Apr 4, 2019 412.9 KB AN12377 英语
数据手册
面向计量应用的基于FFT的算法 - 应用笔记
PDF 版本 4 642.7 KB AN4255 中文, 英语
数据手册
Writing Touch Sensing Software Using TSI Module
PDF 版本 0 Jul 12, 2011 341.5 KB AN4330 英语
数据手册
基于中断和阻塞机制的MQX I2C驱动程序
PDF 版本 0 526.4 KB AN4652 中文, 英语
数据手册
Kinetis L系列功耗管理
PDF 版本 0 455.4 KB AN5088 中文, 英语
数据手册
Emulating I2C Bus Controller by using FlexIO
PDF 版本 0 Jun 18, 2015 810.2 KB AN5133 英语
数据手册
Using Kinetis Security and Flash Protection Features
PDF 版本 1 Jun 17, 2012 236.6 KB AN4507 英语 数据手册
Secure Bootloader implementation
PDF 版本 1 Jun 17, 2012 236.6 KB AN4507 英语 数据手册
Kinetis MCU上的I2S (片间音频总线)应用
PDF 版本 0 427.4 KB AN4520 中文, 英语 数据手册
开发人员的串行引导加载程序
PDF 版本 1 31.8 MB AN2295 中文, 英语
数据手册
Kinetis KLx6/KL34到KL43/KL33/KL27/KL17迁移指南
PDF 版本 0 681.9 KB AN4997 中文, 英语 数据手册
I2C non-blocking communication
PDF 版本 0 Oct 21, 2013 671.4 KB AN4803 英语
数据手册
SAR ADC测量操作手册
PDF 版本 1 862.1 KB AN4373 中文, 英语
数据手册
Glucose Meter - Fundamentals and Design
PDF 版本 1 Jan 6, 2013 12.1 MB AN4364 英语
数据手册
Low-power pin sampling techniques using Kinetis L MCUs
PDF 版本 0 Jul 29, 2013 232.4 KB AN4734 英语
数据手册
Using CMSIS-DSP Algorithms with MQX and Kinetis® MCUs
PDF 版本 0 Mar 20, 2012 691.7 KB AN4489 英语
数据手册
通过磁阻传感器和Kinetis L MCU实现低功耗旋转感测
PDF 版本 0 768.6 KB AN5047 中文, 英语
数据手册
AN4752: FreeMASTER Usage, Serial Driver Implementation – Application Note
PDF 版本 0 May 31, 2013 2.2 MB AN4752 英语
数据手册
An I2S application on Kinetis
PDF 版本 0 Sep 1, 2013 265.8 KB AN4800 英语
数据手册
Audio Output for Kinetis MCUs using DMA/PWM, DAC or I2S
PDF 版本 0 Feb 13, 2012 521.1 KB AN4369 英语
数据手册
FFT-Based Algorithm for Metering Applications - Application Notes Software
ZIP 版本 4.0.0.1 Jul 28, 2015 1.8 MB AN4255SW 英语
数据手册
Software files for Application Note AN4800
ZIP 版本 0 Sep 1, 2013 241.7 KB AN4800SW 英语 数据手册
基于ARM®技术的嵌入式控制解决方案
PDF 版本 6 4.5 MB NXPARM 中文, 英语
勘误表
Mask Set Errata for Mask 0N01P
PDF 版本 13Apr2015 Apr 27, 2015 99.4 KB KINETIS_L_0N01P 英语
产品简介
LQFP64 10X10 Assembly Site Expand to Nantong Fujitsu Microelectronics Co., Ltd
HTM 版本 0 Jan 16, 2015 10.4 KB PCN16597 英语
白皮书
飞思卡尔高能效解决方案 - 白皮书
PDF 版本 1398.7 KB ENEFFSOLKINLSWP 中文, 英语
简介
Kinetis Bootloader v1.2.0 Release Notes
PDF 版本 0 Jul 21, 2015 464.9 KB KBTLDR120RN 英语
数据手册
Kinetis® KM: 50MHz Arm® Cortex®-M0+ 64-128KB Flash (44-100pin)
PDF 版本 7 Feb 4, 2014 1.9 MB MKMXXZXXCXX5 英语
手册
Kinetis®-M Three-Phase Power Meter with Shunt Resistors
ZIP 版本 0 Apr 4, 2016 4.6 MB DRM169 英语
勘误表
Kinetis KM: 50MHz Arm® Cortex®-M0+ 64-128KB Flash (44-100pin)
PDF 版本 5 Oct 16, 2013 11.2 MB MKMXXZXXCXX5RM 英语
参考手册
关于Kinetis K系列16位ADC PGA的分析
PDF 版本 0 459.4 KB AN4568 中文 应用笔记
Use Metering Library in Single-Phase Multi- Channel Power Meter
PDF 版本 0 Apr 12, 2017 140.9 KB AN5409 英语 应用笔记
面向计量应用的基于FFT的算法 - 应用笔记
PDF 版本 4 642.7 KB AN4255 中文, 英语 应用笔记
EMC design tips for Kinetis L MCUs
PDF 版本 0 Jun 2, 2013 341.0 KB AN4747 英语应用笔记
采用MQX RTOS实现Kinetis® MCU的低功耗管理
PDF 版本 0 303.6 KB AN4447 中文, 英语 应用笔记
Kinetis® L MCU上的I2C引导加载程序设计
PDF 版本 0 547.8 KB AN4655 中文, 英语 应用笔记
AN3796, LCD Driver Specification - Application Notes
PDF 版本 4 Oct 21, 2011 374.4 KB AN3796 英语 应用笔记
使用Kinetis DMA和通用IO仿真定时器功能
PDF 版本 0 866.8 KB AN4419 中文, 英语 应用笔记
Deep-dive: Water Tolerance Feature in Touch-Sensing Software Library
PDF 版本 0 Sep 10, 2013 387.0 KB AN4781 英语 应用笔记
Integrating a Processor Expert driver (LDD) into a non-PEx project
PDF 版本 0 Aug 14, 20132.2 MBAN4769英语 应用笔记
面向塔式开发平台的电源选项
PDF 版本 0.1 2.7 MB AN4649 中文, 英语 应用笔记
Prototyping with Tower System MCU development board
PDF 版本 0 Nov 11, 2011 390.5 KB AN4390 英语 应用笔记
Using FlexIO for parallel Camera Interface
PDF 版本 0 Apr 18, 2016 708.0 KB AN5275 英语 应用笔记
在Kinetis® MCU上使用低功耗模式
PDF 版本 0 10.6 MB AN4470 中文, 英语 应用笔记
在Kinetis® MCU上使用低功耗模式
PDF 版本 0 10.6 MB AN4470 中文, 英语 应用笔记
Emulating IRDA by Using FlexIO
PDF 版本 0 May 8, 2015 313.6 KB AN5116 英语 应用笔记
通过L-C传感器和Kinetis L MCU实现低功耗旋转感测
PDF 版本 0 1.8 MB AN5052 中文, 英语 应用笔记
AN4753: Rational ClearCase Use in CodeWarrior 10.3 – Application Note
PDF 版本 0 May 30, 2013 477.3 KB AN4753 英语 数据手册
PDF 版本 1 251.5 KB AN4955 中文
数据手册
AN3863, Designing Touch Sensing Electrodes - Application Notes
PDF 版本 4 Jul 20, 2011 804.9 KB AN3863 英语
数据手册
PDF 版本 2 1.9 MB AN4503 中文, 英语
数据手册
如何使用恩智浦USB协议栈来设置音频类设备
PDF 版本 0 360.4 KB AN4665 中文, 英语
数据手册
采用Kinetis L系列打造低成本的通用电机驱动
PDF 版本 0 638.5 KB AN4609 中文, 英语 数据手册
使用Kinetis L系列的异步DMA特性
PDF 版本 0 299.6 KB AN4631 中文, 英语 数据手册
Set of general Math and motor control functions for Arm® Cortex®-M0+ Core
PDF 版本 0 Oct 8, 2013 22.1 MB CM0MCLUG 英语 应用笔记软件
Software file for AN5133
ZIP 版本 0 Jun 18, 2015 2.9 MB AN5133SW 英语 数据手册
Software files for Application Note AN4419
ZIP 版本 0 Sep 27, 2012 9.0 MB AN4419SW 英语 勘误表
Mask Set Errata for Kinetis® L Mask 1N71K - Chip Errata
PDF 版本 19 SEPTEMBER 2016 Nov 9, 2016 170.0 KB KINETIS_L_1N71K 英语 数据手册
KINETIS_8N30D, Mask Set Errata for Mask 0N40H - Errata
PDF 版本 09 AUG 2013 Aug 16, 2013 110.9 KB KINETIS_L_0N40H英语 产品变更通知
LQFP64 10X10 Assembly Site Expand to Nantong Fujitsu Microelectronics Co., Ltd
HTM 版本 0 Jan 16, 2015 10.4 KB PCN16597 英语 快速参考指南
Kinetis® L外设模块快速参考 - Kinetis L系列模块演示软件编译
PDF 版本 0 Sep 25, 2012 2.8 MB KLQRUG 中文, 英语
硬件
仿真器、调试器和编程器
Universal Multilink开发接口
UMultilink
仿真器、调试器和编程器
Tracelink - 将跟踪捕捉推向新高度
TRACELINK
评估板与开发板
PEmicro Cyclone编程器
CYCLONE 评估板与开发板
MCU-Link Pro硬件调试器
MCU-LINK-PRO 仿真器、探测器和编程器
Universal Multilink FX高速开发接口
U-MULTILINK-FX
仿真器、探测器和编程器
JTAG/SWD硬件调试器
MCU-LINK 仿真器、探测器和编程器
Kinetis M系列塔式系统模块
TWR-KM34Z50M 框图
Patient Monitor
PATIENT-MONITOR 评估板与开发板
Two-Phase Power Meter Reference Design
TWO-PHASE-POWER-METER
