产品详情

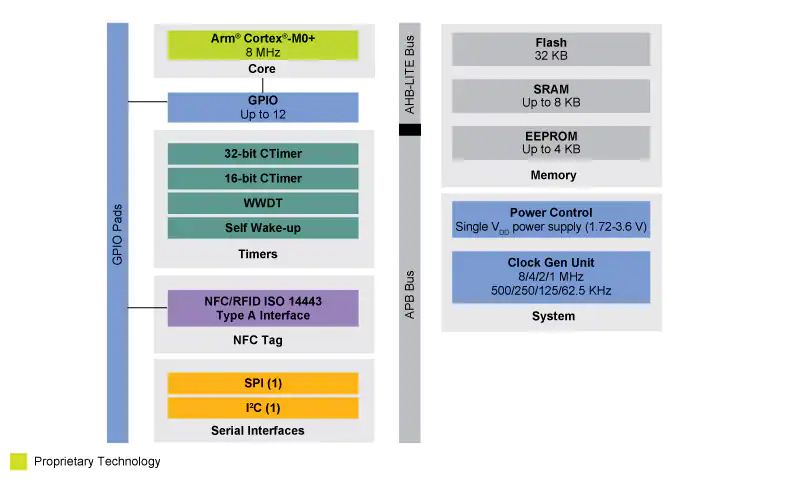

框图
LPC8N04 MCU Block Diagram
特征
系统
Arm® Cortex®-M0+内核，工作频率高达8 MHz
嵌套向量中断控制器(NVIC)
Arm串行线调试(SWD)
系统节拍定时器
IC复位输入
存储器
32 kB片内闪存编程存储器
8 kB SRAM
4 kB片上EEPROM
数字外设
多达12个通用I/O (GPIO)针脚，带可配置上拉/下拉电阻和中继器模式。
GPIO引脚可用作边沿和电平触发中断源
四个GPIO引脚上的大电流驱动器/汇点电流(20 mA)
两个I2C总线引脚上的大电流驱动器/汇点电流(20 mA)
可编程的看门狗定时器(WDT)
实时时钟(RTC)定时器
通信接口
NFC/RFID ISO 14443 A型接口
串行I2C总线完全支持I2C规范和快速模式(数据传输速率为400Mbit/s)，支持多地址识别功能和监控模式
SPI/SSP接口
时钟生成
8 MHz内部RC振荡器，将精度校准到2 %，可用于系统时钟
定时器振荡器工作频率为32 kHz，可链接到RTC定时器单元
功率控制
支持1.72 V至3.6 V外部电压
LPC8N04也可以通过NFC场域供电
可通过NFC激活
集成的电源管理单元(PMU)，用于多功能控制功耗
Arm Cortex-M0+有四种低功耗模式：睡眠模式、深度睡眠模式、深度掉电模式和电池关闭模式
每个模拟外设的功率门控，适合超低功耗运行
3.0 V无电池模式下IC电流消耗低于50 nA
上电复位(POR)
其他特性
温度传感器，精度为+/- 1.5°C，工作温度为
- 40°C至85°C可用作芯片识别的唯一序列号
应用
可穿戴产品
